ВРАЩАЮЩИЙСЯ ЦЕНТР SC-61
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-61
Нажмите на изображение для увеличения продукта
Тип: Сменный центр под напряжением
Нагрузка: Средняя
Применение Токарный станок с ЧПУ и высокоскоростной токарный станок или другой токарный станок.
Рабочее использование: Применимо для обычного процесса токарной обработки длиной менее 400 мм.

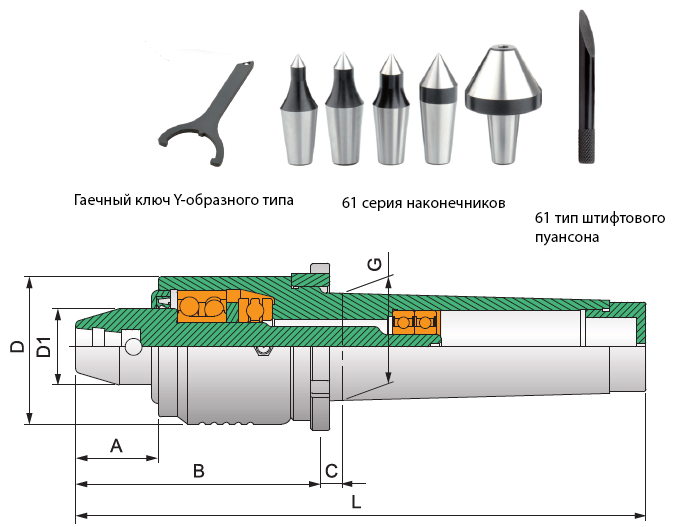

Структура: Радиальная нагрузка и осевая нагрузка рассчитаны отдельно. Комбинация двухрядного шарикоподшипника, упорного подшипника и игольчатого подшипника.
Принадлежности 1. Для SC-61-M-3/4/5, наконечников 61 типа и штифтового пуансона 61 типа
2. Для SC-61-M-3A/4A/5A, Y-образного гаечного ключа и наконечников 61 типа и штифтового пуансона 61 типа.
Проверка точности биения центрального наконечника должна осуществляться при условии плотного удержания рабочей планки.
TIR Менее 0,005мм
Существует модель S облегченного типа, той же спецификации, которая может улучшить проблему деформации обрабатываемой тонкой заготовки
Единица измерения: мм
|
Модель |
A | B | C | D | D1 | G | L |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|
| SC-61-M-3 | 34 | 89 | 8 | 57 | 31.2 | 23.825（MT3) | 176 | 4,500rpm | 1,200kg | 1,800kg |
| SC-61-M-4 | 34 | 89 | 9 | 57 | 31.2 | 31.267（MT4) | 197 | 4,500rpm | 1,300kg | 2,200kg |
| SC-61-M-5 | 34 | 89 | 9 | 57 | 31.2 | 44.399（MT5) | 224 | 4,500rpm | 1,400kg | 2,300kg |
| SC-61-M-3A | 34 | 101 | 8 | 57 | 31.2 | 23.825（MT3) | 188 | 4,500rpm | 1,200kg | 1,800kg |
| SC-61-M-4A | 34 | 101 | 9 | 57 | 31.2 | 31.267（MT4) | 209 | 4,500rpm | 1,300kg | 2,200kg |
| SC-61-M-5A | 34 | 101 | 9 | 57 | 31.2 | 44.399（MT5) | 236 | 4,500rpm | 1,400kg | 2,300kg |
