ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-761
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-761
Нажмите на изображение для увеличения продукта
Тип: Сменный живой центр
Нагрузка: Средняя
Применение Токарный станок с ЧПУ и высокоскоростной токарный станок или другой токарный станок.
Конструкция, состоящая из упорного подшипника и конструкции с двойной опорной точкой.
Принадлежности 61 тип наконечников и 61 тип штифтового перфоратора.
Проверка точности биения центрального наконечника должна осуществляться при условии плотного удержания рабочей планки.
TIR менее 0,005мм

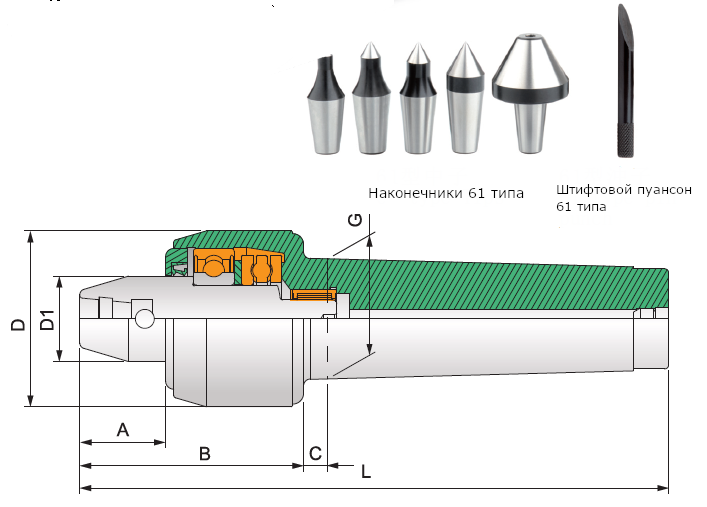

| Модель | A | B | C | D | D1 | G | L |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|
| TSC-761-3 | 32 | 83 | 8 | 58 | 31.2 | 23.825（MT3) | 170 | 4,000rpm | 900kg | 2,200kg |
| TSC-761-4 | 32 | 83 | 9 | 65 | 31.2 | 31.267（MT4) | 191 | 4,000rpm | 1,100kg | 2,500kg |
| TSC-761-5 | 32 | 83 | 9 | 65 | 31.2 | 44.399（MT4) | 218 | 4,000rpm | 1,200kg | 2,500kg |
