ВРАЩАЮЩИЙСЯ ЦЕНТР F362
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР F362
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Применение: токарный станок с ЧПУ, высокоскоростной токарный станок и другой токарный станок
Рабочее использование: применимо для среднего токарного процесса малого диаметра и длины менее 300 мм.
Структура: Принят упорный подшипник и игольчатый подшипник спереди и сзади, с конструкцией двух точек опоры.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм

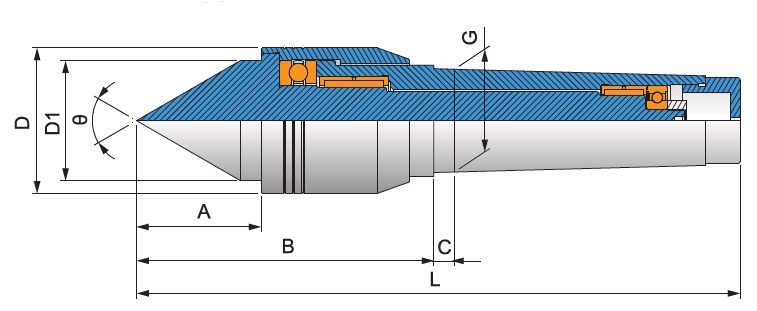

| Модель | A | B | C | D | D1 | G | L | Ø |
Макс. число оборотов в мин |
Макс радиальная |
Макс аксиальная |
| F362-2 | 28 | 75 | 6 | 32 | 23 | 17.780（MT2) | 144 | 60゜ | 4,000rpm | 400kg | 1,000kg |
| F362-3 | 36 | 91 | 8 | 41 | 35 | 23.825（MT3) | 178 | 60゜ | 3,500rpm | 1,200kg | 1,500kg |
| F362-4 | 41 | 100 | 9 | 48 | 40 | 31.267（MT4) | 208 | 60゜ | 3,500rpm | 1,400kg | 1,900kg |
| F362-5 | 54 | 134 | 9 | 63 | 52 | 44.399（MT5) | 269 | 60゜ | 3,000rpm | 2,200kg | 2,500kg |
