ВРАЩАЮЩИЙСЯ ЦЕНТР SC-262
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-262
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Применяется для обработки длинных заготовок и тяжелой токарной обработки.
Комбинация двухрядного точного шарикоподшипника, упорного подшипника и игольчатого подшипника с конструкцией из трех точек опоры.
Аксессуары: 1. Для TSC262-3A/4A/5A, гаечный ключ типа Y. / 2. Для TSC262-6A специальный Y-образный гаечный ключ.
TIR Менее 0,002 мм
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
|

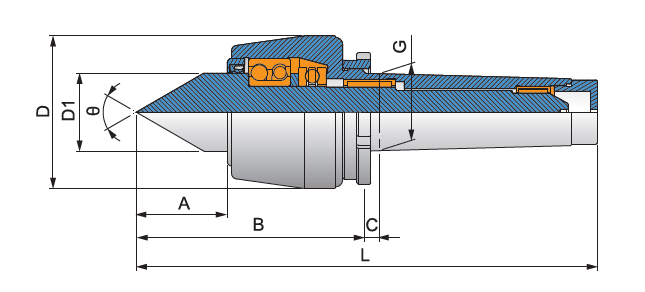

Модель |
A | B | C | D | D1 | G | L | Ø |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TSC-262-3A | 44 | 116 | 8 | 58 | 34.8 | 23.825（MT3) | 203 | 60゜ | 6,000rpm | 1,450kg | 1,800kg |
| TSC-262-4A | 44 | 116 | 9 | 65 | 34.8 | 31.267（MT4) | 224 | 60゜ | 6,000rpm | 2,250kg | 2,700kg |
| TSC-262-5A | 53 | 131 | 9 | 75 | 44.8 | 44.399（MT5) | 266 | 60゜ | 6,000rpm | 3,620kg | 3,000kg |
| TSC-262-6A | 67 | 163 | 10 | 118 | 59.9 | 63.348（MT6) | 353 | 60゜ | 3,500rpm | 6,000kg | 4,850kg |
