ВРАЩАЮЩИЙСЯ ЦЕНТР SC-60
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-60
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Применимо для тяжелого процесса токарной обработки длинных заготовок.
Комбинация радиально-упорного высокоскоростного шарикоподшипника и игольчатого подшипника с конструкцией из трех точек опоры.
Принадлежности: Для SC-60-H-6A: специальный Y-образный гаечный ключ
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|

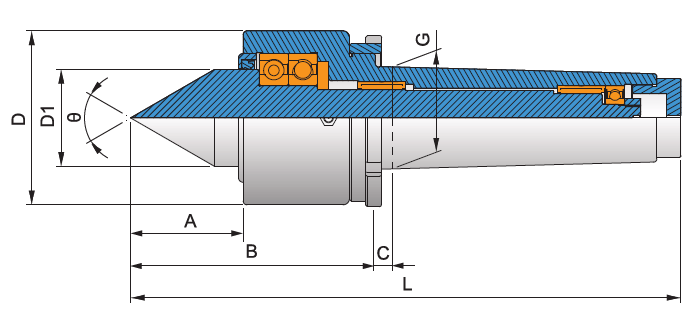

Модель |
A | B | C | D | D1 | G | L | Ø |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-60-H-4 | 54 | 97 | 9 | 78 | 34.8 | 31.267（MT4) | 205 | 60゜ | 5,000rpm | 1,900kg | 1,600kg |
| SC-60-H-5 | 62 | 109 | 9 | 83 | 44.8 | 44.399（MT5) | 244 | 60゜ | 5,000rpm | 3,000kg | 2,200kg |
| SC-60-H-6A | 70 | 152 | 10 | 108 | 59.9 | 63.348（MT6) | 342 | 60゜ | 3,000rpm | 5,000kg | 3,500kg |
