ВРАЩАЮЩИЙСЯ ЦЕНТР SC-62
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-62
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Рабочее использование: применимо для обычной токарной обработки длиной менее 400 мм.
Структура: Сочетание двухрядного точного шарикоподшипника, упорного подшипника и игольчатого подшипника.
Аксессуары: Для SC-62-H-4A/5A: Y-образный гаечный ключ
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|

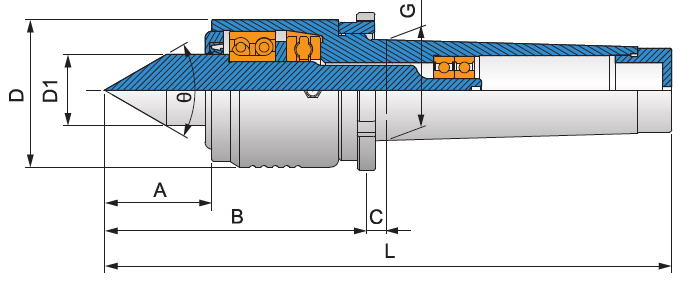

Модель |
A | B | C | D | D1 | G | L | Ø |
Макс. число |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SC-62-H-3 | 48 | 104 | 9 | 62 | 31.2 | 23.825（MT3) | 212 | 60゜ | 4,000rpm | 1,430kg | 2,700kg |
| SC-62-H-4 | 48 | 104 | 9 | 62 | 31.2 | 31.267（MT4) | 212 | 60゜ | 4,000rpm | 1,430kg | 2,700kg |
| SC-62-H-5 | 48 | 104 | 9 | 62 | 31.2 | 44.399（MT5) | 239 | 60゜ | 4,000rpm | 1,430kg | 2,700kg |
| SC-62-H-3A | 48 | 116 | 5 | 62 | 31.2 | 23.825（MT3) | 224 | 60゜ | 4,000rpm | 1,430kg | 2,700kg |
| SC-62-H-4A | 48 | 116 | 5 | 62 | 31.2 | 31.267（MT4) | 224 | 60゜ | 4,000rpm | 1,430kg | 2,700kg |
| SC-62-H-5A | 48 | 116 | 5 | 62 | 31.2 | 44.399（MT5) | 254 | 60゜ | 4,000rpm | 1,430kg | 2,700kg |
