ВРАЩАЮЩИЙСЯ ЦЕНТР SC-92
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-92
Нажмите на изображение для увеличения продукта
Тип: Серия живых центров
Нагрузка: Средняя
Применение: центр токарного станка
Рабочее использование: применимо для обычного процесса токарной обработки заготовки.
Структура: Изготовлен из легированной стали и закален до HRC 57-60, отшлифован по внутреннему и внешнему диаметру.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|

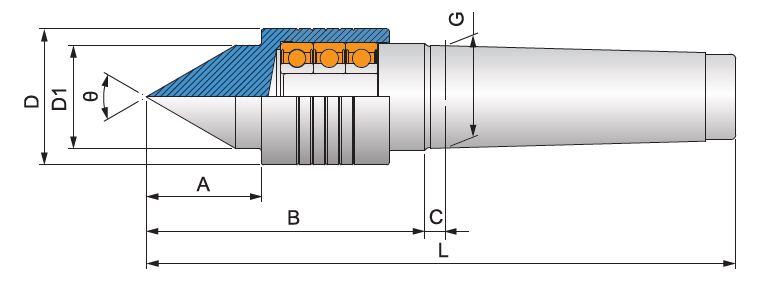

Модель |
A | B | C | D | D1 | G | L | Ø |
Макс. число |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|
| SC-92-L-2 | 40 | 105 | 6 | 48 | 35 | 17.780（MT2) | 174 | 60゜ | 3,500rpm | 160kg |
| SC-92-L-3 | 40 | 105 | 8 | 48 | 35 | 23.825（MT3) | 192 | 60゜ | 3,000rpm | 250kg |
| SC-92-L-4 | 40 | 105 | 9 | 48 | 35 | 31.267（MT4) | 213 | 60゜ | 2,600rpm | 400kg |
| SC-92-L-5 | 50 | 121 | 9 | 59 | 45 | 44.399（MT5) | 256 | 60゜ | 2,200rpm | 800kg |
