ВРАЩАЮЩИЙСЯ ЦЕНТР NCH-63
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР NCH-63
Нажмите на изображение для увеличения продукта
Тип: серия из карбида вольфрама, высокоточный живой центр
Применение: токарный станок с ЧПУ и высокоскоростной токарный станок
Рабочее использование: применяется для высокоскоростного и высокоточного токарного процесса, а также для тонкого токарного процесса.
Структура: Комбинация радиально-упорного шарикового точного высокоскоростного подшипника и игольчатого подшипника.
Преимущество: Принят вольфрамовый материал, импортированный из США, который является износостойким, глубина сварки вольфрама достигает 20 мм, высокая жесткость, хорошая стабильность.
Аксессуары: Y-образный гаечный ключ
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
TIR Менее 0,002 мм
|

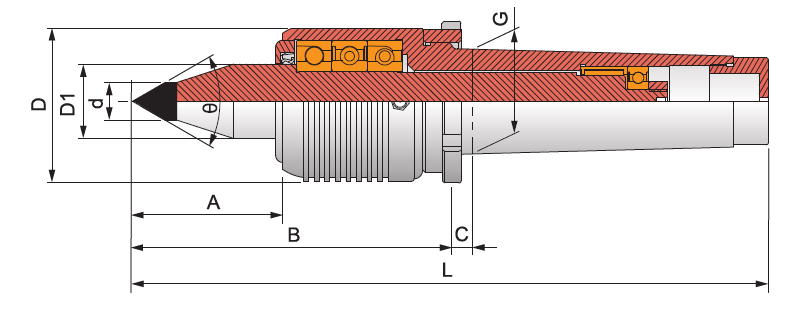

Модель |
A | B | C | D | D1 | d | G | L | Ø |
Макс. число оборотов в мин |
Макс радиальная |
Макс аксиальная |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NCH-63-TS06-4A | 55 | 127 | 9 | 62 | 31.2 | 6 | 31.267（MT4) | 235 | 60゜ | 1,2000rpm | 2,730kg | 1,750kg |
| NCH-63-TS08-4A | 55 | 127 | 9 | 62 | 31.2 | 8 | 31.267（MT4) | 235 | 60゜ | 1,2000rpm | 2,730kg | 1,750kg |
| NCH-63-TS10-4A | 55 | 127 | 9 | 62 | 31.2 | 10 | 31.267（MT4) | 235 | 60゜ | 1,2000rpm | 2,730kg | 1,750kg |
| NCH-63-TS16-4A | 55 | 127 | 9 | 62 | 31.2 | 16 | 31.267（MT4) | 235 | 60゜ | 1,2000rpm | 2,730kg | 1,750kg |
| NCH-63-TS06-5A | 55 | 127 | 9 | 62 | 31.2 | 6 | 44.399（MT5) | 262 | 60゜ | 1,2000rpm | 2,730kg | 1,750kg |
| NCH-63-TS08-5A | 55 | 127 | 9 | 62 | 31.2 | 8 | 44.399（MT5) | 262 | 60゜ | 1,2000rpm | 2,730kg | 1,750kg |
| NCH-63-TS10-5A | 55 | 127 | 9 | 62 | 31.2 | 10 | 44.399（MT5) | 262 | 60゜ | 1,2000rpm | 2,730kg | 1,750kg |
| NCH-63-TS16-5A | 55 | 127 | 9 | 62 | 31.2 | 16 | 44.399（MT5) | 262 | 60゜ | 1,2000rpm | 2,730kg | 1,750kg |
