ВРАЩАЮЩИЙСЯ ЦЕНТР SC-67-A
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР SC-67-A
Нажмите на изображение для увеличения продукта
Тип: передний приводной центр, сменная приводная головка
Применение: токарный станок с ЧПУ и высокоскоростной токарный станок, автоподатчик и зубофрезерный станок или другой станок
Перед использованием этого центра сначала обработайте концы заготовки, их можно использовать для поворота вперед или назад.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
SC-67-0616
SC-67-0820
SC-67-1025

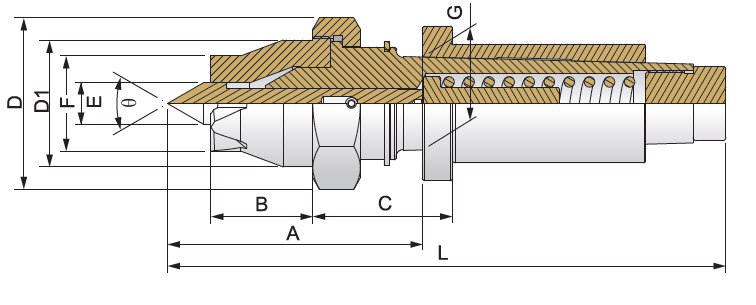

Единицы измерения: мм
|
Модель
|
A | B | C | D | D1 | E | F | G | L |
|---|---|---|---|---|---|---|---|---|---|
| SC-67-A-0408 | 77.3 | 34.3 | 45 | 57 | 42.8 | 4 | 8 | 23.825(MT3) | 156.3 |
| SC-67-A-0510 | 77.3 | 34.3 | 45 | 57 | 42.8 | 5 | 10 | 23.825(MT3) | 156.3 |
| SC-67-A-0612 | 79.3 | 34.3 | 45 | 57 | 42.8 | 6 | 12 | 23.825(MT3) | 158.3 |
| SC-67-A-0616 | 79.3 | 34.3 | 45 | 57 | 42.8 | 6 | 16 | 23.825(MT3) | 158.3 |
| SC-67-A-0820 | 79.3 | 34.3 | 45 | 57 | 42.8 | 8 | 20 | 23.825(MT3) | 158.3 |
| SC-67-A-1025 | 84.6 | 34.3 | 45 | 57 | 42.8 | 10 | 25 | 23.825(MT3) | 161.9 |
| SC-67-A-1225 | 85.9 | 34.3 | 45 | 57 | 42.8 | 12 | 25 | 23.825(MT3) | 161.9 |
| SC-67-A-1432 | 85.9 | 34.3 | 45 | 57 | 42.8 | 14 | 32 | 23.825(MT3) | 161.9 |
Серия SC-67-A-MT4 Series
| Модель | A | B | C | D | D1 | E | F | G | L |
|---|---|---|---|---|---|---|---|---|---|
| SC-67-A-0408 | 77.3 | 34.3 | 47 | 57 | 42.8 | 4 | 8 | 31.267(MT4) | 179.3 |
| SC-67-A-0510 | 77.3 | 34.3 | 47 | 57 | 42.8 | 5 | 10 | 31.267(MT4) | 179.3 |
| SC-67-A-0612 | 79.3 | 34.3 | 47 | 57 | 42.8 | 6 | 12 | 31.267(MT4) | 181.3 |
| SC-67-A-0616 | 79.3 | 34.3 | 47 | 57 | 42.8 | 6 | 16 | 31.267(MT4) | 181.3 |
| SC-67-A-0820 | 79.3 | 34.3 | 47 | 57 | 42.8 | 8 | 20 | 31.267(MT4) | 181.3 |
| SC-67-A-1025 | 84.6 | 34.3 | 47 | 57 | 42.8 | 10 | 25 | 31.267(MT4) | 184.9 |
| SC-67-A-1225 | 85.9 | 34.3 | 47 | 57 | 42.8 | 12 | 25 | 31.267(MT4) | 187.9 |
| SC-67-A-1432 | 85.9 | 34.3 | 47 | 57 | 42.8 | 14 | 32 | 31.267(MT4 | 187.9 |
Серия SC-67-A-MT5
| Модель | A | B | C | D | D1 | E | F | G | L |
|---|---|---|---|---|---|---|---|---|---|
| SC-67-A-0408 | 77.3 | 34.3 | 47 | 57 | 42.8 | 4 | 8 | 44.399(MT5) | 203.3 |
| SC-67-A-0510 | 77.3 | 34.3 | 47 | 57 | 42.8 | 5 | 10 | 44.399(MT5) | 203.3 |
| SC-67-A-0612 | 79.3 | 34.3 | 47 | 57 | 42.8 | 6 | 12 | 44.399(MT5) | 205.3 |
| SC-67-A-0616 | 79.3 | 34.3 | 47 | 57 | 42.8 | 6 | 16 | 44.399(MT5) | 205.3 |
| SC-67-A-0820 | 79.3 | 34.3 | 47 | 57 | 42.8 | 8 | 20 | 44.399(MT5) | 205.3 |
| SC-67-A-1025 | 84.6 | 34.3 | 47 | 57 | 42.8 | 10 | 25 | 44.399(MT5) | 208.3 |
| SC-67-A-1225 | 85.9 | 34.3 | 47 | 57 | 42.8 | 12 | 25 | 44.399(MT5) | 211.9 |
| SC-67-A-1432 | 85.9 | 34.3 | 47 | 57 | 42.8 | 14 | 32 | 44.399(MT5) | 211.9 |
