ВРАЩАЮЩИЙСЯ ЦЕНТР SC-67-B
Нажмите на изображение для увеличения продукта
Тип: передний приводной центр, сменная приводная головка
Применение: токарный станок с ЧПУ и высокоскоростной токарный станок, а также автоподатчик и зубофрезерный станок или другой станок.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
Примечание. Вождение при достаточном давлении задней бабки, более сильном давлении, более сильной движущей силе.

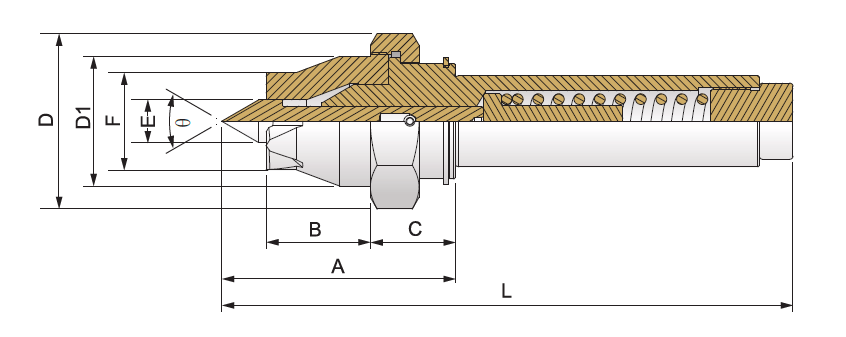

Единица измерения: мм
|
Модель |
A | B | C | D | D1 | E | F | L |
|---|---|---|---|---|---|---|---|---|
| SC-67-B-0408 | 68.3 | 34.3 | 28 | 57 | 42.8 | 4 | 8 | 179.3 |
| SC-67-B-0510 | 68.3 | 34.3 | 28 | 57 | 42.8 | 5 | 10 | 179.3 |
| SC-67-B-0612 | 70.3 | 34.3 | 28 | 57 | 42.8 | 6 | 12 | 181.3 |
| SC-67-B-0616 | 70.3 | 34.3 | 28 | 57 | 42.8 | 6 | 16 | 181.3 |
| SC-67-B-0820 | 70.3 | 34.3 | 28 | 57 | 42.8 | 8 | 20 | 181.3 |
| SC-67-B-1025 | 73.9 | 34.3 | 28 | 57 | 42.8 | 10 | 25 | 184.9 |
| SC-67-B-1225 | 76.9 | 34.3 | 28 | 57 | 42.8 | 12 | 25 | 187.9 |
| SC-67-B-1432 | 76.9 | 34.3 | 28 | 57 | 42.8 | 14 | 32 | 187.9 |
