ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-96880
ЦЕНТРЫ
ВРАЩАЮЩИЙСЯ ЦЕНТР TSC-96880
Нажмите на изображение для увеличения продукта
Применение: токарный станок с ЧПУ и другой станок.
Рабочее использование: Применяется для токарной обработки деталей большого внутреннего диаметра.
Проверка точности биения центрального наконечника должна производиться в состоянии крепкого удерживания рабочего стержня.
|

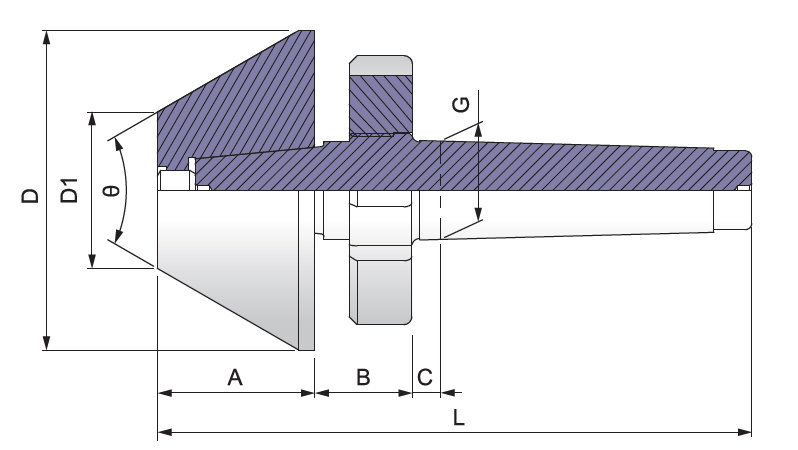

Модель |
A | B | C | D | D1 | G | L | Ø |
|---|---|---|---|---|---|---|---|---|
| TSC-96880-3"-3A | 50 | 31 | 8 | 76.2 | 24.2 | 23.825(MT3) | 168 | 60゜ |
| TSC-96880-4"-3A | 50 | 31 | 8 | 101.6 | 49.6 | 23.825(MT3) | 168 | 60゜ |
| TSC-96880-5"-3A | 50 | 31 | 8 | 127 | 75 | 23.825(MT3) | 168 | 60゜ |
| TSC-96880-6"-3A | 50 | 31 | 8 | 152.4 | 100.4 | 23.825(MT3) | 168 | 60゜ |
| TSC-96880-3"-4A | 50 | 31 | 9 | 76.2 | 24.2 | 31.267(MT4) | 189 | 60゜ |
| TSC-96880-4"-4A | 50 | 31 | 9 | 101.6 | 49.6 | 31.267(MT4) | 189 | 60゜ |
| TSC-96880-5"-4A | 50 | 31 | 9 | 127 | 75 | 31.267(MT4) | 189 | 60゜ |
| TSC-96880-6"-4A | 50 | 31 | 9 | 152.4 | 100.4 | 31.267(MT4) | 189 | 60゜ |
