ПНЕВМАТИЧЕСКИЙ МЕМБРАННЫЙ ПАТРОН JAP 100
ЦАНГОВЫЕ ПАТРОНЫ
ПНЕВМАТИЧЕСКИЙ МЕМБРАННЫЙ ПАТРОН JAP 100
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Повторяемость находится в пределах 0,005 мм.
Встроенный ПНЕВМАТИЧЕСКИЙ цилиндр: не требуется ни поворотного цилиндра, ни вытяжной трубки.
Реальная конструкция фронтального монтажа обеспечивает простоту установки.
Герметичный корпус патрона защищает режущую стружку, пыль или охлаждающую жидкость от попадания внутрь.
Бережный и точный зажим: подходит для зажима хрупких деталей.
Зажимной патрон O.D. / I.D. расширительный патрон возможен путем замены различных зажимных колодок.
Пневматический мембранный патрон JAP 100 со встроенным в цилиндр пневматическим мембранным патроном обеспечивает высокую точность и в то же время простое решение для зажима диафрагмы, избавляя вас от проблем, связанных с установкой поворотных цилиндров, индивидуальным изготовлением любых вытяжных трубок или воздухоподающих устройств. А благодаря реальному дизайну фронтального монтажа установка стала революционно проще, чем когда-либо.
Приложение
Прецизионные втулки.
Двигатель шпинделя DVD в сборе.
Втулки подшипников, кольца подшипников.
Сверла для печатных плат.
Гильза цилиндра пневматического ручного инструмента.
Тонкостенные детали. Хрупкие детали.
Поршень и цилиндр мини-двигателей.

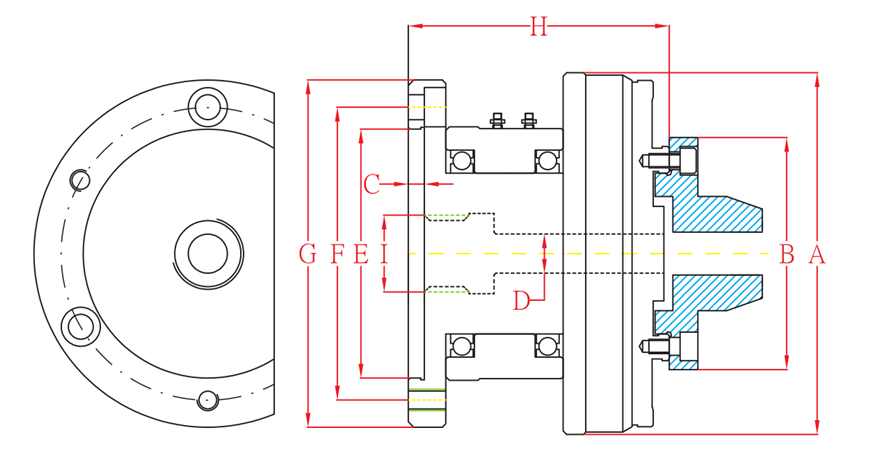

| Модель | JAP104 | JAP105 | JAP106 |
|---|---|---|---|
| A | 101（3.98〞） | 137(5.37〞) | 166(6.54〞) |
| B | 60（2.36〞） | 70(2.76〞) | 100(3.94〞) |
| C | 4.0（0.16〞） | 3.5(0.14〞) | 5.5(0.22〞) |
| D | 10（0.39〞） | 12(0.47〞) | 42(1.65〞) |
| E | 70（2.76〞） | 100(3.94〞) | 130(5.12〞) |
| F(P.C.D) | 82（3.23〞） | 115(4.53〞) | 147(5.79〞) |
| G | 97（3.82〞） | 135(5.31〞) | 167(6.57〞) |
| H | 73（2.87〞） | 90(3.54〞) | 107(4.21〞) |
|
Mounting bolts
|
4H-M6(Front) |
3H-M8(Front) 3H-M8(Rear) |
3H-M10(Front) 3H-M10(Rear) |
|
Max RPM
|
4000 | 3400 | 2400 |
|
Air Pressure
|
0.5-7kg/cm²(7-100psi) | 0.5-7kg/cm²(7-100psi) | 0.5-7kg/cm²(7-100psi) |
|
Jaw Stroke (Dia)
|
0.20mm(0.008〞) | 0.20mm(0.008〞) | 0.20mm(0.008〞) |
|
Through Hole
|
10mm(0.39〞) | 14mm(0.57〞) | 14mm(1.65〞) |
|
Non thru Max Clamping
|
42mm(1.65〞) | 50mm(1.93〞) | 78mm(3.07〞) |
|
N.W.
|
2.8kgs(6.2lbs) | 6.0kgs(13.2lbs) | 9.5kgs(20.9lbs) |
|
Модель |
A | B | C | D | F | G | H |
Разрез челюсти мм
|
Где используется |
| JD-60 | 65mm | 52mm | 45mm | 32mm | 12mm | 4.0mm | 4.5mm | 6 | JAP104 |
| JD-60 | (2.56〞) | (2.05〞) | (1.77〞) | (1.26〞) | (0.47〞) | (0.16〞) | (0.18〞) | 6 | JAP104 |
| JD-70 | 75mm | 60mm | 50mm | 37mm | 14mm | 5.0mm | 5.0mm | 6 | JAP105 |
| JD-70 | (2.95〞) | (2.36〞) | (1.97〞) | (1.46〞) | (0.55〞) | (0.20〞) | (0.20〞) | 6 | JAP105 |
| JD-100 | 105mm | 90mm | 80.2mm | 65mm | 14mm | 5.5mm | 5.0mm | 8 | JAP106 |
| JD-100 | (4.13〞) | (3.54〞) | (3.16〞) | (2.56〞) | (0.55〞) | (0.22〞) | (0.20〞) | 8 | JAP106 |
