ПНЕВМАТИЧЕСКИЙ ЦАНГОВЫЙ ПАТРОН JAP 200
Нажмите на изображение для увеличения продукта
Бренд：RightWay
Прецизионный цанговый патрон со встроенным поворотным ПНЕВМАТИЧЕСКИМ цилиндром.
Нет необходимости устанавливать дополнительный цилиндр, вытяжную трубку или устройство подачи воздуха.
Модели патронов для цанг 5C, 16C, B42, B60 или B80.
Патроны имеют сквозное отверстие для стержневых деталей.
Самоблокирующаяся конструкция с закрытой стороны обеспечивает высокую безопасность.
Высокая устойчивость к проникновению охлаждающей жидкости и стружки.
Пневматический цанговый патрон JAP 200 со встроенным цилиндром обеспечивает вам незаменимое удобство при настройке вашей системы силовых цанговых патронов. Цанговый патрон JAP 200 оснащен высокоскоростным вращающимся цилиндром, что избавляет вас от необходимости устанавливать дополнительный цилиндр, вытяжную трубку или устройство подачи воздуха. Благодаря реальной конструкции с фронтальным креплением установка системы силовых цанговых патронов революционно проста, как никогда.

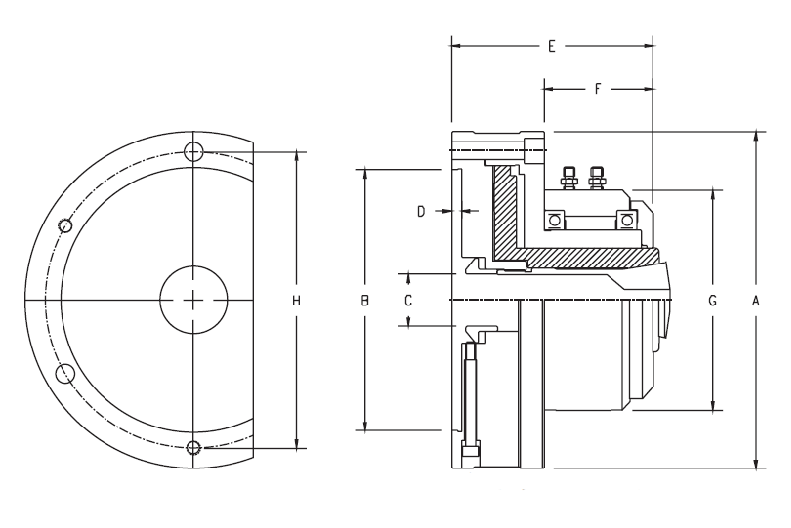

| Модель | JAP206-5C | JAP207-16C | JAP207-B42 | JAP208-B60 | JAP210-B80 |
|---|---|---|---|---|---|
| A | 168（6.61〞） | 203(7.99〞) | 197(7.76〞) | 214(8.43〞) | 247(9.72〞) |
| B | 130（5.12〞） | 160(6.30〞) | 155(6.10〞) | 170(6.69〞) | 200(7.87〞) |
| C | 26（1.02〞） | 40(1.57〞) | 42(1.65〞) | 60(2.36〞) | 80(3.15〞) |
| D | 4.5（0.18〞） | 4.5(0.18〞) | 4.5(0.18〞) | 4.5(0.18〞) | 5.0(0.20〞) |
| E | 101（3.98〞） | 113(4.44〞) | 138(5.43〞) | 148(5.83〞) | 151(5.94〞) |
| F | 55（2.17〞） | 65(2.56〞) | 77(3.03〞) | 85(3.35〞) | 80(3.16〞) |
| G | 116（4.57〞） | 136(5.35〞) | 146(5.76〞) | 164(6.46〞) | 197(7.76〞) |
| H(P.C.D) | 147（5.79〞） | 176(6.93〞) | 172(6.77〞) | 186(7.32〞) | 226(8.90〞) |
|
Крепежные болты
|
4H-M8(Front) |
3H-M10(Front) 3H-M10(Rear) |
3H-M10(Front) 3H-M10(Rear) |
3H-M10(Front) 3H-M10(Rear) |
6H-M10(Front) |
|
Рабочая цанга
|
5c COLLET (ANSI) |
16c COLLET (ANSI) |
(DIN6343 173E) |
(DIN6343 185E) |
(DIN6343 193E) |
|
Макс. число
оборотов в мин. |
3600 | 2800 | 2500 | 2000 | 1500 |
|
Давление воздуха
|
3-8kg/cm² (43-114psi) |
3-8kg/cm² (43-114psi) |
3-8kg/cm² (43-114psi) |
3-8kg/cm² (43-114psi) |
3-8kg/cm² (43-114psi) |
|
Макс. диаметр зажима
|
26mm(1.02〞) | 40mm(1.57〞) | 42mm(1.65〞) | 60mm(2.36〞) | 80mm(3.15〞) |
|
Область патрона
|
130cm²(20.2in²) | 155cm²(24.0in²) | 280cm²(43.4in²) | 304cm²(47.6in²) | 356cm²(55.2in²) |
| Сила зажима | 3465kgf@7kg/cm² (7623lbf@100psi) | 4078kgf@7kg/cm² (8971lbf@100psi) | 5572kgf@7kg/cm² (12258lbf@100psi) | 6072kgf@7kg/cm² (13358lbf@100psi) | 7040kgf@7kg/cm² (15450lbf@100psi) |
|
Вес
|
10kgs(22lbs) | 14kgs(31lbs) | 17kgs(37lbs) | 21kgs(46lbs) | 32kgs(71lbs) |
