ЗАЖИМ ДЛЯ ЦАНГИ JAM/JHMK
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Интеграция вращающегося цилиндра, силового цангового патрона и привода.Специально разработан для двусторонней обработки: экономия времени на настройку, загрузку и обработку.Ускорение цикла проектирования и сборки новой машины специального назначения.
Компактный размер.
Высокое усилие зажима. Высокая жесткость.
Цанговый патрон цилиндра JAM / JHM специально разработан для того, чтобы предоставить пользователям универсальное решение для сборки станков специального назначения. Традиционная система крепления заготовки состоит из вращающегося цилиндра, силового патрона и привода. Цанговый патрон цилиндра JAM / JHM объединяет эти три элемента в одном, что позволяет машиностроителям очень легко проектировать и создавать новые станки специального назначения. Поскольку длина захвата патронов JAM / JHM больше, чем у обычных цанговых патронов, JAM / JHM в основном применяется для захвата двухсторонних рабочих деталей, таких как ступицы велосипедных колес или поршневые штоки автомобилей.

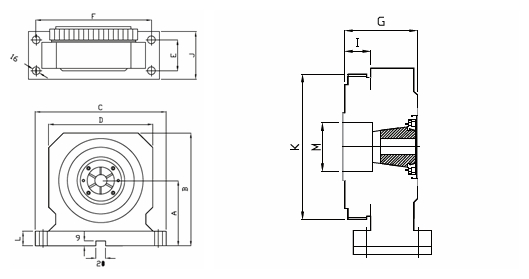

| Модель |
JAM-25(Push forward) |
JAM-72(Push forward |
JAM-65(Pull back) |
|---|---|---|---|
|
A(Центр H) |
135（5.31〞） | 145（5.71〞） | 145（5.71〞） |
| B | 232（9.13〞） | 265（10.43〞） | 255（10.04〞） |
| C | 270（10.63〞） | 288（11.34〞） | 260（10.24〞） |
| D | 210（8.27〞） | 236（9.29〞） | 220（8.66〞） |
| E | 64（2.52〞） | 105（4.13〞） | 92（3.62〞） |
| F | 238（9.37〞） | 256（10.08〞） | 228（8.98〞） |
| G | 92（3.62〞） | 111（4.37〞） | 106（4.17〞） |
| I(Pulley W) | 27（1.06〞） | 28.5（1.12〞） | 27（1.06〞） |
| J | 98（3.86〞） | 135（5.31〞） | 124（4.88〞） |
| K | 182（7.17〞） | 202（7.95〞） | 177（6.97〞） |
| L | 30（1.18〞） | 34（1.34〞） | 30（1.18〞） |
| M | 57（2.24〞） | 83（3.28〞） | 87（3.43〞） |
| Подходящие Цанги | ER-40 | JR-72 | JR-65 |
| Сила | Воздушная | Воздушная | Гидравлическая |
| Рабочее давление | 2-8kg/cm² (29-114psi) | 2-8kg/cm² (29-114psi) | 10-20kg/cm² (143-286psi) |
|
Макс. число оборотов в мин. |
1800 | 2000 | 2000 |
| Тип шкива | 8M-72 | 8M-80 | 8M-70 |
| Clamping Range | 4-26mm (0.16〞-1.02〞) | 25-70mm (0.98〞-2.76〞) | 25-65mm(0.98〞-2.56〞) |
| Площадь патрона | 145cm²(22.5in²) | 177cm²(27.4in²) | 44cm²(6.82in²) |
| Диапазон зажима |
4070kgf@7kg/cm² (8954lbf@100psi) |
4070kgf@7kg/cm² (8954lbf@101psi) |
3080kgf@20kg/cm² (6775lbf@286psi) |
| Вес (кг) | 22.5kgs(49.5lbs) | 39.0kgs(85.8lbs) | 29.0kgs(63.8lbs) |
