3-КУЛАЧКОВЫЙ МЕМБРАННЫЙ СИЛОВОЙ ПАТРОН
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Повторяемость 0,005 мм.
Конструкция против центробежной силы. Усилие зажима остается высоким при высоких оборотах.
Встроенные динамические балансировочные гири для точной регулировки баланса.
Никаких изнашиваемых скользящих деталей.
Усилие зажима/ход пропорциональны приводному усилию.
Идеально подходит для зажима хрупких деталей или тонкостенных деталей.
МЕМБРАННЫЙ ПАТРОН СЕРИИ JPL ДЛЯ ШЛИФОВАЛЬНЫХ МАШИН
Повторяемость 0,005 мм.
Компактный размер. Легкий вес.
Специально для прецизионных шлифовальных машин.
Никаких изнашиваемых скользящих деталей.
Усилие зажима/ход пропорциональны приводному усилию.
Идеально подходит для зажима хрупких деталей или тонкостенных деталей.
Мембранный патрон серии JP / JPL выполняет зажимное движение за счет деформации материала, что обеспечивает высокую повторяемость и низкие требования к техническому обслуживанию. По сравнению с обычными клиновидными силовыми патронами, мембранный патрон JP / JPL обладает высокой повторяемостью (0,005 мм) и более длительным сроком службы, поскольку JP / JPL не имеет зазора и не изнашивает скользящие детали. JP предназначен для высокоскоростных токарных станков. Он включает в себя балансировочные грузы для устранения центробежной силы. JPL специально разработан для прецизионных шлифовальных машин. Патрон имеет низкий профиль и массу, что обеспечивает вашим станкам высокую производительность и высокую точность зажима.

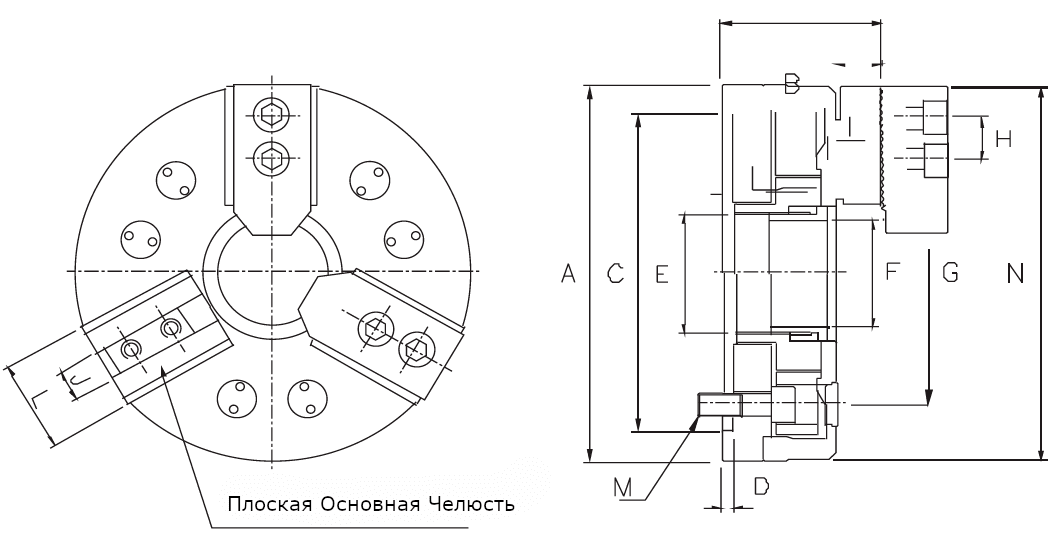

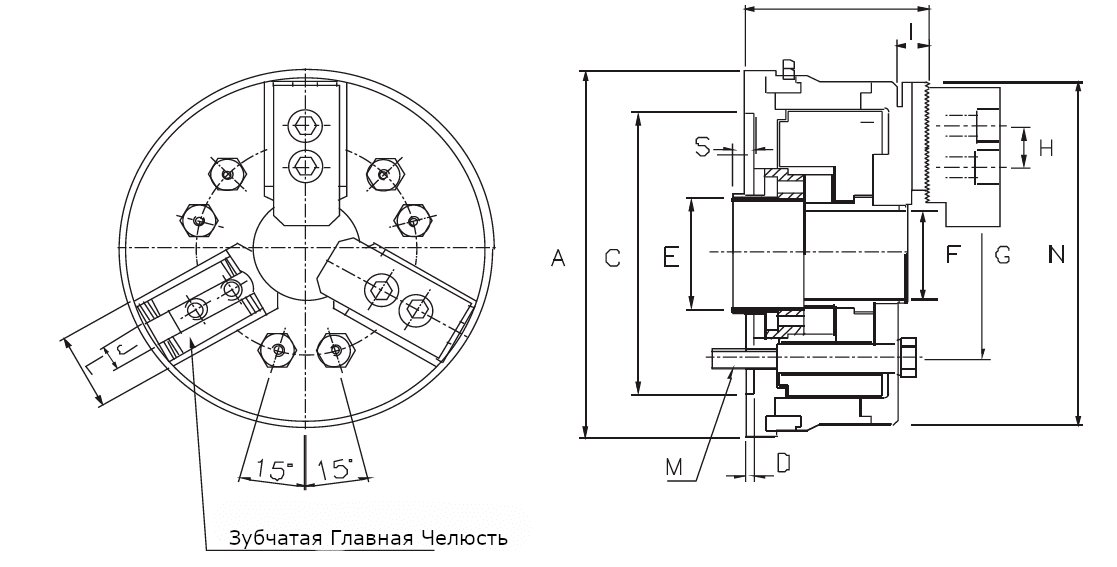

| Модель | JP-05 | JP-06 | JP-08 | JP-10 | JP-06L | JP-08L |
|---|---|---|---|---|---|---|
| A | 147(5.79〞) | 182（7.17〞） | 232（9.13〞） | 267（10.51〞） | 167（6.57〞） | 217（8.54〞） |
| B | 68（2.68〞） | 87（3.42〞） | 98（3.86〞） | 105（4.13〞） | 65.5（2.58〞） | 71.5（2.82〞） |
| C(H6) | 110（4.33〞） | 140（5.51〞） | 170（6.69〞） | 220（8.66〞） | 140（5.51〞） | 170（6.69〞） |
| D | 4（0.16〞） | 4.5（0.16〞） | 4.5（0.16〞） | 5（0.20〞） | 5（0.20〞） | 5（0.20〞） |
| E | M40×P1.5 | M55×P2.0 | M60×P2.0 | M85×P2.0 | M55×P2.0 | M60×P2.0 |
| F | 33（1.30〞） | 44（1.73〞） | 50（1.97〞） | 75（2.95〞） | 44（1.73〞） | 52（2.05〞） |
| G(P.C.D) | 82.6（3.25〞） | 104.8（4.13〞） | 133.4（5.25〞） | 171.4（6.75〞） | 104.8（4.13〞） | 133.4（5.25〞） |
| H | 14（0.55〞） | 20（0.79〞） | 25（0.98〞） | 30（1.18〞） | 20（0.79〞） | 25（0.98〞） |
| I | 13（0.51〞） | 15（0.60〞） | 17（0.67〞） | 17（0.67〞） | 17.5（0.69〞） | 18.5（0.73〞） |
| J | 10（0.39〞） | 12（0.47〞） | 14（0.55〞） | 16（0.63〞） | 12（0.47〞） | 14（0.55〞） |
| L | 30（1.18〞） | 38（1.50〞） | 42（1.65〞） | 47（1.85〞） | 38（1.50〞） | 42（1.65〞） |
| M | M10×3 | M10×6 | M12×6 | M16×6 | M10×6 | M12×6 |
| N | 136（5.35〞） | 170（6.70〞） | 217（8.54〞） | 256（10.08〞） | 165（6.50〞） | 220（8.66〞） |
| S | 14（0.55〞） | 11（0.43〞） | 11（0.43〞） | |||
|
Макс. число оборотов в мин. |
8000 | 7500 | 6500 | 5500 | 600 | 600 |
|
Макс аксиальная |
1750kgf (3850lbf) |
2250kgf (4950lbf) |
3500kgf (7700lbf) |
4750kgf (10450lbf) |
2250kgf (4950lbf) |
3500kgf (7700lbf) |
|
Подходящий патрон |
5〞 chuck | 6〞 chuck | 8〞 chuck | 10〞chuck | 6〞 chuck | 8〞chuck |
|
Переходная |
110mm A2-4 |
140mm A2-5 |
170mm A2-6 |
220mm A2-6/A2-8 |
140mm A2-4/A2-5/A2-6 |
170mm A2-6 |
| Вес (кг) | 5.5kgs(12.1lbs) | 11.0kgs(24.2lbs) | 20.0kgs(44.0lbs) | 30.5kgs(67.1lbs) | 5.5kgs(12.1lbs) | 8.0kgs(17.6lbs) |
