Бренд:RightWay
Автономный Силовой патрон. Нет необходимости в дополнительном поворотном приводе.
Корпус патрона из алюминиевого сплава, легкий вес, хорошее распределение тепла.
Обеспечивает непрерывную работу при загрузке / выгрузке деталей.
Широко применяется для преобразования ручных токарных станков в механические.
Раньше пользователям было сложно преобразовать ручной токарный станок в токарный станок с силовым рабочим устройством, поскольку настройка гидравлической системы довольно хлопотна.
N-й поворотный силовой патрон специально разработан для того, чтобы помочь пользователям настроить силовой патрон недорогим и простым способом. Благодаря встроенному поворотному приводу поворотный силовой патрон может быть установлен и начать работать менее чем за 20 минут.
Поворотный силовой патрон поставляется как с пневматическими, так и с гидравлическими моделями патронов, которые варьируются от небольших размеров до больших, предоставляя пользователям больше возможностей для выбора. Поворотный силовой патрон в настоящее время широко применяется для преобразования ручных токарных станков в полуавтоматические с силовой системой крепления или для сборки станков специального назначения.

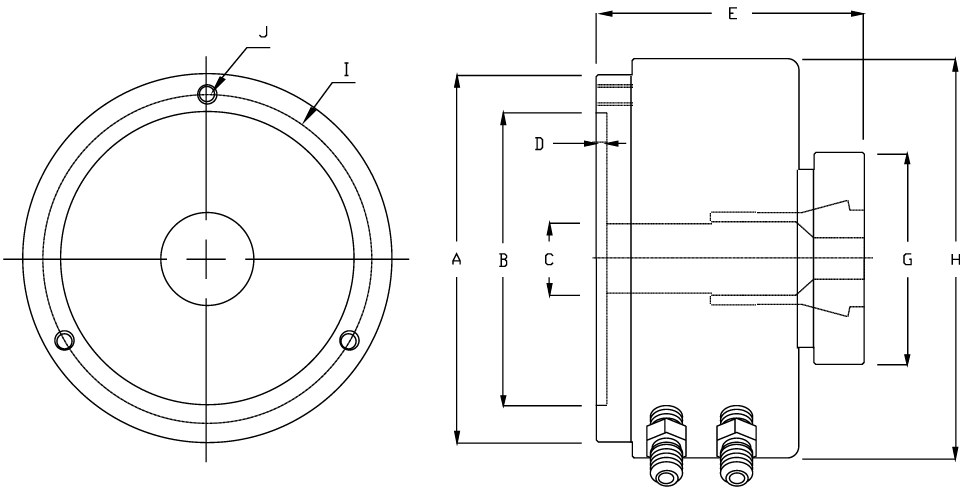

Кулачковый силовой патрон-Пневматический (JA5-25,JA7-40,JA7-70)
Модель
JA7-44
JH7-44
JA5-25
JA7-40
JA7-70
A
192（7.56〞）
192（7.56〞）
135（5.31〞）
192（7.56〞）
192（7.56〞）
B
155（6.10〞）
155（6.10〞）
100（3.94〞）
155（6.10〞）
155（6.10〞）
C
44（1.73〞）
44（1.73〞）
25（0.98〞）
45（1.77〞）
68（2.67〞）
D
5（0.20〞）
5（0.20〞）
4.0（0.16〞）
4.5（0.18〞）
5.0（0.20〞）
E
135（5.31〞）
135（5.31〞）
102（4.02〞）
126（4.96〞）
141（5.55〞）
F
—
—
45（1.77〞）
65（2.56〞）
105（4.13〞）
G
107（4.21〞）
107（4.21〞）
68（2.68〞）
94（3.70〞）
136（5.35〞）
H
212（8.35〞）
212（8.35〞）
170（6.69〞）
212（8.35〞）
265（10.43〞）
I(P.C.D)
172（6.77〞）
172（6.77〞）
115（4.53〞）
172（6.77〞）
172（6.77〞）
J
3H-M10( Rear）
3H-M10( Rear）
3H-M8( Rear）
3H-M10( Rear）
3H-M10( Rear）
Рабочая цанга/патрон
C-44Collet
C-44I
Расширяющиеся части
C-44Collet
C-44I
Расширяющиеся части
C-25
Тип патрона
40 Тип патрона
C-70
Тип патрона
Источник питания
Воздушный
Воздушный
Воздушный
Воздушный
Воздушный
Рабочее давление
2-20kg/cm²
(28-286psi)
2-20kg/cm²
(28-286psi)
2-9kg/cm²
(28-130psi)
2-9kg/cm²
(28-130psi)
2-9kg/cm²
(28-130psi)
Макс. число оборотов в мин.
1600
1600
1800
1600
1400
Макс. диаметр зажима.
44mm（1.73〞）
44mm（1.73〞）
25mm/32mm
（0.98〞/1.26〞）
45mm/50mm
（1.77〞/1.97〞）
68mm/90mm
（2.68〞/3.54〞）
Площадь поршня
117cm²(18in²)
117cm²(18in²)
115cm²(17.8in²)
182cm²(28.2in²)
329cm²(50.8in²)
Зажимная сила
5400kgf@16kg/cm²
(12020lbf@229psi)
10800kgf@16kg/cm²
(24040lbf@229psi)
2254kgf@7kg/cm²
(4958lbf@100psi)
3567kgf@7kg/cm²
(7847lbf@100psi)
6429kgf@7kg/cm²
(14143lbf@100psi)
Вес
17kgs(37.4lbs)
17kgs(37.4lbs)
7.5kgs(16.5lbs)
15.0kgs(33.0lbs)
22.5kgs(49.5lbs)

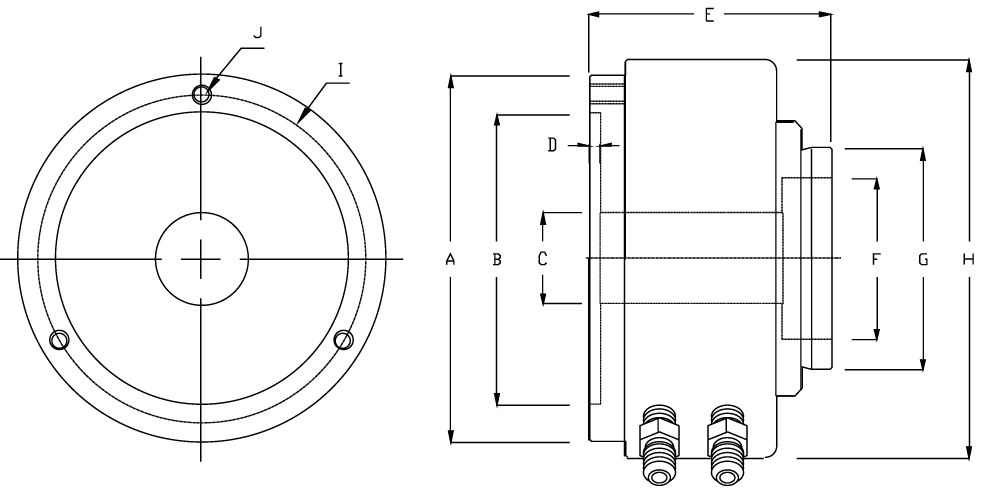

Кулачковый Силовой Патрон-Гидравлический
| Модель | JH5-25 | JH7-40 | JH7-70 | JH9-90 | JH9-120 |
|---|---|---|---|---|---|
| A | 135（5.31〞） | 192（7.56〞） | 192（7.56〞） | 230（9.06〞） | 229（9.02〞） |
| B | 100（3.94〞） | 155（6.10〞） | 155（6.10〞） | 190（7.48〞） | 190（7.48〞） |
| C | 25（0.98〞） | 45（1.77〞） | 68（2.68〞） | 88（3.52〞） | 118（4.65〞） |
| D | 4.0（0.16〞） | 4.5（0.18〞） | 5.0（0.20〞） | 5.5（0.22〞） | 5.5（0.22〞） |
| E | 102（4.02〞） | 126（4.96〞） | 141（5.55〞） | 150（5.91〞） | 157（6.18〞） |
| F | 45（1.77〞） | 65（2.56〞） | 105（4.13〞） | 105（4.13〞） | 140（5.51〞） |
| G | 68（2.68〞） | 94（3.70〞） | 136（5.35〞） | 136（5.35〞） | 168（6.61〞） |
| H | 138（5.43〞） | 190（7.48〞） | 211（8.31〞） | 232（9.13〞） | 275（10.83〞） |
| I(P.C.D) | 115（4.53〞） | 172（6.77〞） | 172（6.77〞） | 210（8.27〞） | 210（8.27〞） |
| J | 3H-M8( Rear） | 3H-M10( Rear） | 3H-M10( Rear） | 3H-M12( Rear） | 3H-M12( Rear） |
|
Рабочая челюсть |
C-25 Тип кулачка |
C-40 Тип кулачка |
C-70 Тип кулачка |
C-90 Тип кулачка |
C-120 Тип кулачка |
|
Источник питания |
Гидравлический | Гидравлический | Гидравлический | Гидравлический | Гидравлический |
|
Рабочее давление |
10-25kg/cm² (143-357psi) |
10-20kg/cm² (143-286psi) |
10-20kg/cm² (143-286psi) |
10-15kg/cm² (143-214psi) |
10-15kg/cm² (143-214psi) |
|
Макс. число оборотов в мин. |
1800 | 1600 | 1400 | 1100 | 900 |
|
Макс. диаметр зажима. |
25mm/32mm （0.98〞/1.26〞） | 45mm/50mm （1.77〞/1.97〞） | 68mm/90mm （2.68〞/3.54〞） | 88mm/88mm （3.52〞/3.52〞） | 118mm/118mm （4.65〞/4.65〞） |
|
Площадь поршня |
56cm²(8.68in²) | 85cm²(13.1in²) | 117cm²(18.1in²) | 133cm²(20.7in²) | 183cm²(28.4in²) |
|
Clamping Force |
2508kgf@16kg/cm² (5519lbf@228psi) | 4032kgf@16kg/cm² (8870lbf@228psi) | 5197kgf@16kg/cm² (11433lbf@228psi) | 5913kgf@16kg/cm² (13009lbf@228psi) | 6148kgf@12kg/cm² (13528lbf@171psi) |
| Вес | 6.0kgs(13.2lbs) | 13.0kgs(28.6lbs) | 18.0kgs(39.6lbs) | 24.0kgs(52.8lbs) | 30.0kgs(66.0lbs) |
