ЦАНГОВЫЙ ПАТРОН МЕРТВОЙ ДЛИНЫ 5C/16C CPD ДЛЯ ЦАНГИ 5C/16C
ЦАНГОВЫЕ ПАТРОНЫ
ЦАНГОВЫЙ ПАТРОН МЕРТВОЙ ДЛИНЫ 5C/16C CPD ДЛЯ ЦАНГИ 5C/16C
Нажмите на изображение для увеличения продукта
Принимает цанги 5C / 16C.
Цанга 5C: макс. емкость 26 мм.
Цанга 16C: макс. емкость 40 мм.

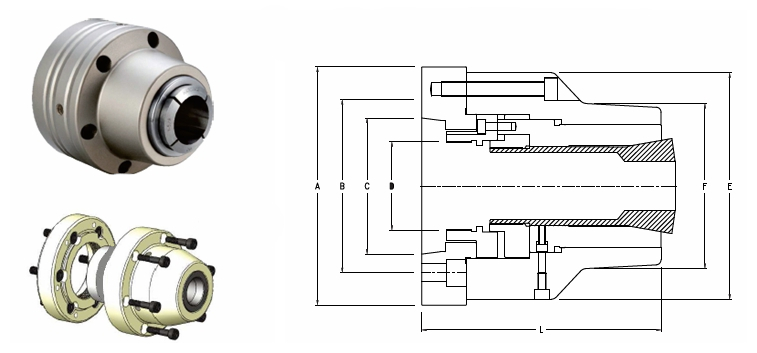

| Модель | CPD-5CA5 | CPD-5CA6 | CPD-16CA5 | CPD-16CA6 |
|---|---|---|---|---|
| Фланец шпинделя | A2-5 | A2-6 | A2-5 | A2-6 |
| A | 138（5.43〞） | 158（6.22〞） | 138（5.43〞） | 158（6.22〞） |
| B(P.C.D) | 104.8（4.13〞） | 133.4（5.25〞） | 104.8（4.13〞） | 133.4（5.25〞） |
| C | 82.6（3.25〞） | 106.4（4.19〞） | 82.6（3.25〞） | 106.4（4.19〞） |
| D Натяжная трубная резьба | M73*P1.5 | M73*P1.5 | M91*P1.5 | M91*P1.5 |
| E | 100（3.94〞） | 100（3.94〞） | 138（5.43〞） | 138（5.43〞） |
| F | 78（3.07〞） | 78（3.07〞） | 90（3.54〞） | 90（3.54〞） |
| L | 123（4.84〞） | 125（4.92〞） | 145（5.71〞） | 148（5.83〞） |
| Винт | 6H-M10 | 6H-M12 | 6H-M10 | 6H-M12 |
| Цанга |
5C （26mm) |
5C （26mm) |
16C （40mm) |
16C （40mm) |
| Макс. Тяговое усилие | 1800kgf (3900lbf) | 1800kgf (3900lbf) | 2300kgf (5060lbf) | 2300kgf (5060lbf) |
| Макс. число оборотов в мин. | 6000 | 6000 | 5000 | 5000 |
| Вес | 8.0kgs (17.6lbs) | 9.0kgs (19.8lbs) | 10.0kgs (22lbs) | 12.0kgs (26.4lbs) |
