СИЛОВОЙ ЦАНГОВЫЙ ПАТРОН JPC
ЦАНГОВЫЕ ПАТРОНЫ
СИЛОВОЙ ЦАНГОВЫЙ ПАТРОН JPC
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Прецизионный откидной цанговый патрон: повторяемость 0,010 мм.
Быстрая смена цанги: менее 30 секунд.
Съемный концевой упор для обеспечения осевой точности.
Большой диапазон зажима: отверстие 0,5 мм.
Использование вулканизированных зажимных головок SZM Spannstar.
(совместим с Hainbuch, Ortlieb и другими брендами)
Вступление
JPCA - это патрон с высокой точностью, большим усилием зажима и жестким корпусом. Весь корпус патрона изготовлен из SUJ2 и закален до HRC60, что обеспечивает жесткий корпус, способный выдерживать тяжелые условия работы. Параллельный зажим обеспечивает зажим по всей длине независимо от допусков обрабатываемой детали. По сравнению с обычной пружинной цангой резиновую цангу можно использовать более широкой и устойчивой. конструкция пробки доступна.

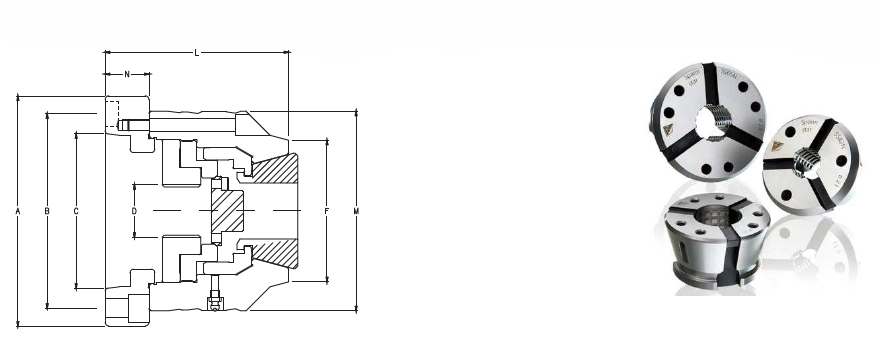

| Модель | JPCA-42A5 | JPCA-42A6 | JPCA-65A5 | JPCA-65A6 |
|---|---|---|---|---|
|
Фланец шпинделя |
A2-5 | A2-6 | A2-5 | A2-6 |
| A | 138（5.43〞） | 164（6.46〞） | 138（5.43〞） | 164（6.46〞） |
| B(P.C.D) | 104.8（4.13〞） | 133.4（5.25〞） | 104.8（4.13〞） | 133.4（5.25〞） |
| C | 82.6（3.25〞） | 106.4（4.19〞） | 82.6（3.25〞） | 106.4（4.19〞） |
|
D
Натяжная трубка |
M55 | M58 | M72 | M72 |
| F | 97（3.82〞） | 97（3.82〞） | 119（4.69〞） | 119（4.69〞） |
| L | 123（4.84〞） | 126（4.96〞） | 138（5.43〞） | 138（5.43〞） |
| M | 137（5.39〞） | 137（5.39〞） | 164（6.46〞） | 164（6.46〞） |
| N | 27（1.06〞） | 30（1.18〞） | 27（1.06〞） | 30（1.18〞） |
|
Монтажные болты |
6H-M10 | 6H-M12 | 6H-M10 | 6H-M12 |
| Цанга |
SS42 (42BZI) |
SS42 (42BZI) |
SS65 (65BZI) |
SS65 (65BZI) |
|
Ход вытяжной |
5.0mm（0.22〞） | 5.0mm（0.22〞） | 5.0mm（0.22〞） | 5.0mm（0.22〞） |
|
Диапазон |
0.5mm（±0.02〞） | ±0.5mm（±0.02〞） | ±0.5mm（±0.02〞） | ±0.5mm（±0.02〞） |
|
Макс. диаметр |
42mm（1.65〞） | 42mm（1.65〞） | 65mm（2.56〞） | 65mm（2.56〞） |
|
Макс. сила тяги |
3200kgf(7040lbf) | 3200kgf(7040lbf) | 4000kgf(8800lbf) | 4000kgf(8800lbf) |
|
Макс. сила зажима |
7200kgf(15840lbf) | 7200kgf(15840lbf) | 9500kgf(20800lbf) | 9500kgf(20800lbf) |
|
Макс. число оборотов в мин. |
6500 | 6500 | 5500 | 5500 |
| Вес | 9.5kgs(20.9lbs) | 10.5kgs(23.1lbs) | 14.0kgs(30.8lbs) | 15.0kgs(33.0lbs) |
