ПНЕВМАТИЧЕСКИЙ ЦИЛИНДР JAL JAS/JHS
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Открытый центральный ПНЕВМАТИЧЕСКИЙ цилиндр, экономия затрат на гидравлическое оборудование.
Конструкция с открытым центром позволяет захватывать детали стержня.
Конструкция подшипника Adavnce: низкое повышение температуры при работе.
Низкая утечка воздуха.
Конструкция с двойным поршнем обеспечивает высокое тяговое усилие. (JA362 / JA562)

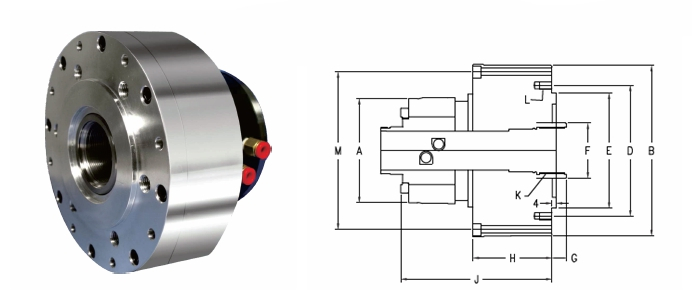

| Модель | JAL636 | JA362 | JA562 |
|---|---|---|---|
|
Однопоршневые/Двухпоршневые |
Однопоршневые | Двухпоршневые | Двухпоршневые |
| A | 105（4.13〞） | 107（4.21〞） | 127（5.00〞） |
| B(P.C.D) | 162（6.38〞） | 175（6.89〞） | 200（7.87〞） |
| D(P.C.D) | 115（4.53〞） | 115（4.53〞） | 155（46.10〞） |
| E | 100（3.94〞） | 100（3.94〞） | 130（5.12〞） |
| F | 55（2.17〞） | 50（1.97〞） | 70（2.76〞） |
| G | 0-12（0〞-0.47〞） | -2-10（-0.10〞-0.39〞） | 0-15（0〞-0.59〞） |
| H | 58（2.28〞） | 101（3.98〞） | 108（4.25〞） |
| J | 120（4.72〞） | 165（6.50〞） | 180（7.09〞） |
| K | M42×P1.5 | M42×P1.5 | M60×P2.0 |
| L | 6-M10 | 6-M10 | 12-M10 |
| M（P.C.D) | 147（5.79〞）8H-M6 | N/A | N/A |
|
Диаметр сквозного отверстия |
36mm（1.42〞） | 36mm（1.42〞） | 52mm（2.05〞） |
|
Давление воздуха |
2-8kg/cm²(29-114psi) | 2-8kg/cm²(29-114psi) | 2-8kg/cm²(29-114psi) |
|
Макс число оборотов в мин. |
3200 | 3600 | 3200 |
| Ход поршня | 12mm（0.47〞） | 12mm（0.47〞） | 15mm（0.59〞） |
| Площадь поршня | 123cm²(19.1in²) | 287cm²(44.5in²) | 365cm²(56.6in²) |
| Тяговое усилие | 775kgf@7kg/cm² (1705lbf@100psi) | 1810kgf@7kg/cm² (3980lbf@100psi) | 2300kgf@7kg/cm² (5060lbf@100psi) |
| Вес | 7.2kgs(15.8lbs) | 9.2kgs(20.3lbs) | 14.5kgs(31.9lbs) |
