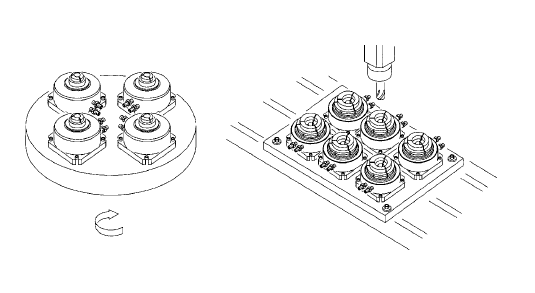

RightWay оптимизирует конструкцию корпуса патрона, находит баланс между размером корпуса патрона и усилием зажима. Компактный корпус патрона пытается вместить больше патронов в деку станкового центра. Откидной патрон обеспечивает большую концентричность, чем другие стационарные патроны.
Экономичный стационарный цанговый патрон.
Конструкция мертвой длины: отсутствие осевого перемещения.
Высокая точность. Высокая жесткость. Длительный срок службы изделия.
Высокая стойкость к воздействию режущей стружки, жидкости или пыли.
Конструкция открывания патрона с усилием обеспечивает отсутствие заклинивания заготовок.
| Модель | JAS-15 | JAS-25 | JAS-5C | JAS-40 | JHS-40 | JHS-70 |
|---|---|---|---|---|---|---|
| A | 118（4.65〞） | 144（5.67〞） | 144（5.67〞） | 168（6.61〞） | 144（5.67〞） | 190（7.48〞） |
| B | 40（1.57〞） | 55（2.17〞） | 55（2.17〞） | 95（3.74〞） | 95（3.74〞） | 136（5.35〞） |
| C | 14（0.55〞） | 26（1.02〞） | 26（1.02〞） | 38（1.50〞） | 38（1.50〞） | 68（2.68〞） |
| D | 90（3.54〞） | 100（3.94〞） | 100（3.94〞） | 100（3.94〞） | 100（3.94〞） | 155（6.10〞） |
| E | 77（3.03〞） | 108（4.25〞） | 93（3.66〞） | 97（3.82〞） | 94（3.70〞） | 95（3.73〞） |
| F | 64（2.52〞） | 74（2.91〞） | 74（2.91〞） | 77（3.03〞） | 73（2.87〞） | 74（2.91〞） |
| G | 97（3.82〞） | 118（4.65〞） | 118（4.65〞） | 136.5（5.37〞） | 118（4.65〞） | 153.5（6.04〞） |
| H | 9（0.35〞） | 9（0.35〞） | 9（0.35〞） | 11（0.43〞） | 9（0.35〞） | 11（0.43〞） |
| Рабочая цанга/Патрон |
YB-15 Collet |
YB-25 Collet |
5C Collet |
C-40 Jaw |
C-40 |
C-70 |
|
Источник питания |
Воздушный\ |
Воздушный\ |
Воздушный\ |
Воздушный | Гидравлический | Гидравлический |
|
Рабочее давление |
3-15kg/cm² (43-214psi) |
3-15kg/cm² (43-214psi) |
3-15kg/cm² (43-214psi) |
3-8kg/cm² (43-114psi) |
3-20kg/cm² (43-286psi) |
3-20kg/cm² (43-286psi) |
|
Макс. диаметр зажима. |
14mm（0.56〞） | 26mm（1.02〞） | 26mm（1.02〞） | 38mm（1.50〞） | 38mm（1.50〞） | 68mm（2.68〞） |
|
Max clamping dia.(Non thru) |
18mm（0.71〞） | 28mm（1.10〞） | 28mm（1.10〞） | 50mm（1.97〞） | 50mm（1.97〞） | 90mm（3.54〞） |
| Площадь поршня | 79cm²(12.2in²) | 112cm²(17.4in²) | 112cm²(17.4in²) | 240cm²(37.2in²) | 86cm²(13.3in²) | 110cm²(17.1in²) |
|
Clamping Force |
2850kgf@7kg/cm² (6260lbf@100psi) | 3890kgf@7kg/cm² (8550lbf@100psi) | 3890kgf@7kg/cm² (8550lbf@100psi) | 5090kgf@7kg/cm² (11210lbf@100psi) | 5250kgf@20kg/cm² (11550lbf@286psi) | 6780kgf@20kg/cm² (14920lbf@286psi) |
| Вес | 5.0кг(11.0lbs) | 9.0кг(19.8lbs) | 9.0кг(19.8lbs) | 12.5kgs(18.7lbs) | 8.5кг(18.7lbs) | 13.5кг(29.7lbs) |
