ЦАНГОВЫЙ ПАТРОН JASPAL PRECISION AIR СТАЦИОНАРНЫЙ - ОТКИДНОЙ ТИП
ЦАНГОВЫЕ ПАТРОНЫ
ЦАНГОВЫЙ ПАТРОН JASPAL PRECISION AIR СТАЦИОНАРНЫЙ - ОТКИДНОЙ ТИП
Нажмите на изображение для увеличения продукта
Бренд:RightWay
RIGHTWAY оптимизирует конструкцию корпуса патрона, находит баланс между размером корпуса патрона и усилием зажима. Компактный корпус патрона пытается вместить больше патронов в деку станкового центра. Откидной тип обеспечивает большую концентричность, чем у других стационарных патронов
Стальной корпус патрона.
Откат для закрытия: высокая точность.
Использование цанг 5C / 16C.
Высокая устойчивость к стружке, жидкости и пыли.
Высокая точность. Высокая жесткость.

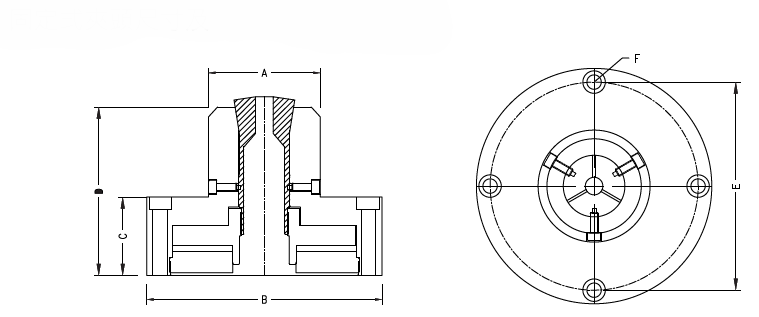

| Модель | JAS-5C-PL | JAS-16C-PL |
|---|---|---|
| A | 70（2.76〞） | 90（3.54〞） |
| B | 147（5.79〞） | 178（7.00〞） |
| C | 49（1.93〞） | 49（1.93〞） |
| D | 105（4.13〞） | 126（4.96〞） |
| E | 130（5.12〞） | 158（6.22〞） |
| F | 4H-M8 | 4H-M8 |
| Цанга |
ANSI 5C
|
ANSI 16C
|
| Рабочее давление | 3-8kg/cm² (43-114psi) | 3-8kg/cm² (43-114psi) |
|
Макс. диаметр зажима |
26mm（1.02〞） | 40mm（1.57〞） |
|
Площадь поршня |
88cm² （13.7in²） | 131cm² （20.3in²） |
|
Зажимная сила |
3175kgf@7kg/cm² (6985lbf@100psi) | 4725kgf@7kg/cm² (10395lbf@100psi) |
| Вес | 6.5кг(14.3lbs) | 12.5кг(27.5lbs) |
