Используйте резиновую гибкую цангу SK
Используйте специальное приспособление для замены цанги
Конструкция для остановки заготовки доступна
Повторяемость точность зажима находится в пределах 0,01 мм.
Диапазон хода цанги SK составляет 0,5 мм
Это параллельный зажим, высокая стабильность
Применимо для ЧПУ, 4- или 5-осевого поворотного стола и так далее
JPL - это патрон с высокой точностью, большим усилием зажима и жестким корпусом. Весь корпус патрона изготовлен из высококачественной легированной стали и закален до HRC
60 обеспечивают жесткий корпус, способный выдерживать работу в тяжелых условиях. Параллельный зажим позволяет зажимать по всей длине независимо от

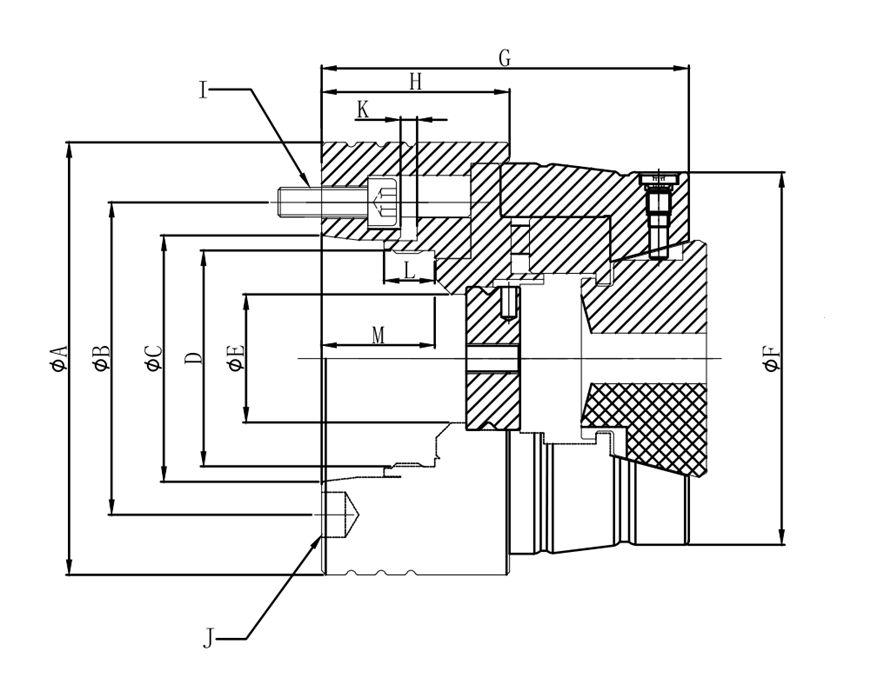

допуск заготовки. По сравнению с обычным пружинным коллектором резиновая цанга может использоваться более широко и стабильно. Тип JPL-D спроектирован с
пробка в центре в соответствии с требованиями заказчика.

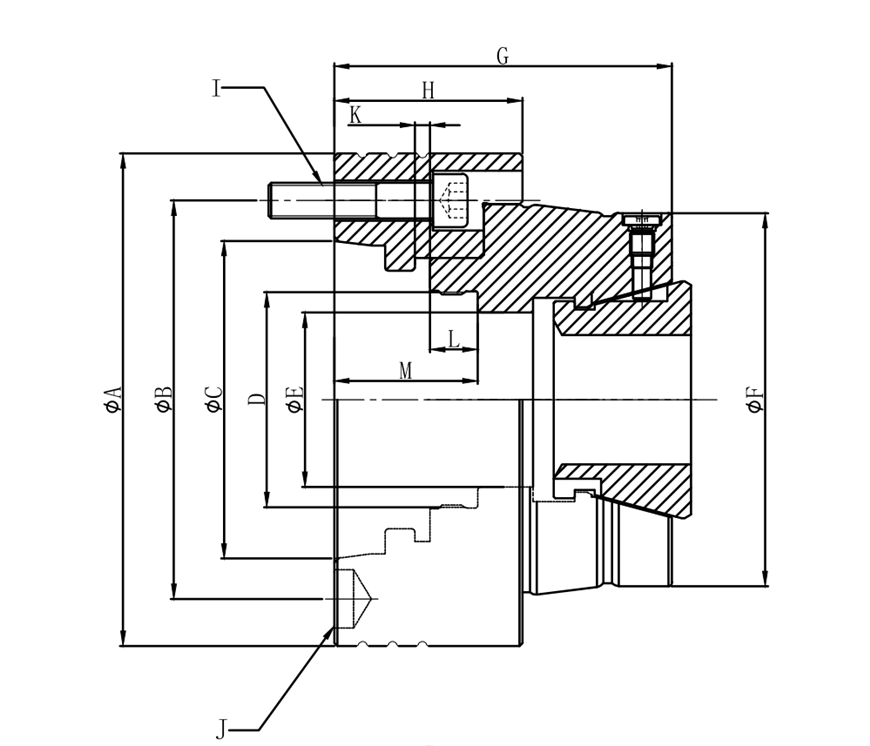

Единица измерения:мм
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
|---|---|---|---|---|---|---|---|---|---|---|
|
JPL-42 |
145 |
104.8 |
A2-5 |
M72*1.5 |
48 |
125 |
114 |
65 |
6-M10 |
¢14.5 |
|
JPL-42D |
145 |
104.8 |
A2-5 |
M72*1.5 |
43 |
125 |
123 |
63 |
6-M10 |
¢14.5 |
|
JPL-52 |
165 |
133.4 |
A2-6 |
M72*1.5 |
58 |
125 |
114 |
65 |
6-M12 |
¢19.5 |
|
JPL-52D |
165 |
133.4 |
A2-6 |
M72*1.5 |
53 |
125 |
123 |
63 |
6-M12 |
¢19.5 |
|
JPL-65 |
165 |
133.4 |
A2-6 |
M78*1.5 |
66 |
145 |
122 |
65 |
6-M12 |
¢19.5 |
|
JPL-65D |
165 |
133.4 |
A2-6 |
M78*1.5 |
66 |
145 |
128 |
65 |
6-M12 |
¢19.5 |
|
JPL-80 |
210 |
171.4 |
A2-8 |
M92*1.5 |
81 |
160 |
135 |
72 |
6-M16 |
¢24.2 |
|
JPL-80D |
210 |
171.4 |
A2-8 |
M92*1.5 |
81 |
160 |
155 |
75 |
6-M16 |
¢24.2 |
|
JPL-100 |
216 |
171.4 |
A2-8 |
M125*1.5 |
101 |
195 |
135 |
72 |
6-M16 |
¢24.2 |
|
JPL-100D |
216 |
171.4 |
A2-8 |
M125*1.5 |
101 |
195 |
155 |
75 |
6-M16 |
¢24.2 |
|
Модель |
Ход тяги - K |
L |
M |
Макс. сила тяги кг |
Цанги |
Ход цангового патрона |
Макс. диаметр зажима.
Для сквозного |
Макс. число |
|---|---|---|---|---|---|---|---|---|
|
JPL-42 |
5 |
21 |
53.5 |
3200 |
SK-42 |
±0.5 |
42 |
6500 |
|
JPL-42D |
5.5 |
17 |
38 |
3200 |
SK-42 |
±0.5 |
42 |
6500 |
|
JPL-52 |
5 |
21 |
53.5 |
3200 |
SK-52 |
±0.5 |
52 |
6500 |
|
JPL-52D |
5.5 |
17 |
38 |
3200 |
SK-52 |
±0.5 |
52 |
6500 |
|
JPL-65 |
5 |
21 |
53.5 |
4000 |
SK-65 |
±0.5 |
65 |
5500 |
|
JPL-65D |
5.5 |
19 |
40 |
4000 |
SK-65 |
±0.5 |
65 |
5500 |
|
JPL-80 |
5 |
21 |
55 |
4300 |
SK-80 |
±0.5 |
80 |
5000 |
|
JPL-80D |
5.5 |
19 |
41 |
4300 |
SK-80 |
±0.5 |
80 |
5000 |
|
JPL-100 |
5 |
21 |
55 |
5000 |
SK-100 |
±0.5 |
100 |
4500 |
|
JPL-100D |
5.5 |
19 |
41 |
5000 |
SK-100 |
±0.5 |
100 |
4500 |
