3-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН СО СКВОЗНЫМ ОТВЕРСТИЕМ СЕРИИ В
Главная   >   ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ   >  3-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН СО СКВОЗНЫМ ОТВЕРСТИЕМ СЕРИИ В
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
3-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН СО СКВОЗНЫМ ОТВЕРСТИЕМ СЕРИИ В
Нажмите на изображение для увеличения продукта
                Бренд:RightWay

Это 3-кулачковый силовой патрон клиновидного типа с большим сквозным отверстием.

Сопрягаемые поверхности всех деталей закаляются, шлифуются и смазываются.

Конструкция с высокой жесткостью, высокой точностью зажима и высокой скоростью вращения.

Единица измерения размера: мм

Модель Ход плунжера
mm 		Диаметр хода челюсти.
mm 		Макс. диаметр патрона мм Мин. диаметр патрона мм

Макс тяга. кг

B-204 10 5.4 110 7 1400
B-205 A4 10 5.4 135 12 1750
B-206 A5 12 5.5 169 15 2200
B-208 A5 16 7.4 210 13 3450
B-208 A6 16 7.4 210 13 3450
B-210 A6 19 8.8 254 31 4350
B-210 A8 19 8.8 254 31 4350
B-212 A8 23 10.6 304 34 5600
B-215 A11 23 10.6 381 50 7240
B-218 A11 23 10.6 450 50 7240
B-220 A15 23 10.6 510 120 9177
B-224 A20 26 12 610 150 9177
B-232 A20 34 18 800 210 10197


Модель Макс. усилие зажима
кг 		Макс. число оборотов в мин. I
kg*m2 		Масса
кг 		Масса с упоковкой
kg 		Подходящие цилиндры
B-204 2900 8000 0.01 4 - H-0928
B-205 A4 3650 7000 0.02 6.7 7.5 H-1036
B-206 A5 5800 6000 0.06 11.9 13.7 H-1246
B-208 A5 8550 5000 0.18 22.5 25.4 H-1552
B-208 A6 8550 5000 0.18 22.5 23.6 H-1552
B-210 A6 11300 4200 0.33 34.5 41.6 H-1875
B-210 A8 11300 4200 0.33 34.5 40 H-1875
B-212 A8 14650 3300 0.77 61 64 H-2091
B-215 A11 18350 2500 2.39 120 127 H-2511
B-218 A11 18355 2000 3.74 164 178 H-2511
B-220 A15 23861 1800 6.91 223 234 ML2816
B-224 A20 23861 1400 15.67 270 286 ML3320
B-232 A20 24472 1200 43 546 560 ML3320

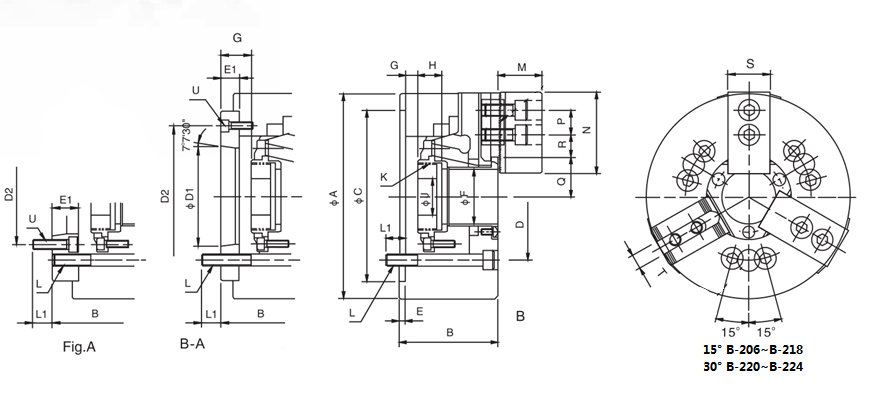

Модель A B B (Ad.) C(H6) D D1 D2 E E1 F Gmax Gmax(Ad.) Gmin Gmin(Ad.) H J
B-204 110 59 - 85 70.6 - - 4 - 26 3.5 - -6.5 - 17.5 12
B-205 A4 135 60 71 110 82.6 63.51 96 4 15 33 1 16 -9 6 20 12
B-206 A5 169 81 91 140 104.8 82.56 116 5 15 45 11 26 -1 14 19 20
B-208 A5 210 91 109 170 133.4 82.56 104.8 5 23 52 14.5 37.5 -1.5 21.5 20.5 30
B-208 A6 210 91 103 170 133.4 106.38 150 5 17 52 14.5 31.5 -1.5 15.5 20.5 30
B-210 A6 254 100 120 220 171.5 106.38 133.4 5 25 75 8.5 33.5 -10.5 14.5 25 45
B-210 A8 254 100 113 220 171.5 139.72 190 5 18 75 8.5 26.5 -10.5 7.5 25 45
B-212 A8 304 110 122 220 171.5 139.72 190 6 18 91 8 26 -15 3 28 50
B-215 A11 381 133 149 300 235 196.87 260 6 22 117.5 11 33 -12 10 39 60
B-218 A11 450 133 149 300 235 196.87 260 6 22 117.5 7 29 -16 6 43 60
B-220 A15 510 134 155 380 330.2 285.78 330.2 6 27 180 11 38 -12 15 38 -
B-224 A20 610 147 166 520 463.6 412.78 463.6 6 25 205 16 41 -10 15 38 -
B-232 A20 800 150 169 520 463.6 412.78 463.6 6 25 230 16 41 -18 7 38 -
