BT 2-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН СО СКВОЗНЫМ ОТВЕРСТИЕМ
Главная   >   ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ   >  BT 2-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН СО СКВОЗНЫМ ОТВЕРСТИЕМ
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
BT 2-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН СО СКВОЗНЫМ ОТВЕРСТИЕМ
Нажмите на изображение для увеличения продукта
                Бренд:RightWay

Это 2-кулачковый силовой патрон с клиновым крюком и большим сквозным отверстием. Подходит для обработки заготовок неправильной формы.

Сопрягаемые поверхности всех деталей закаляются, шлифуются и смазываются

Конструкция с высокой жесткостью, высокой точностью зажима и высокой скоростью вращения.

Единица измерения размера: мм

Модель Ход плунжера
mm 		Ход кулачка.
Диаметр (мм) 		Макс. диаметр
патрона мм 		Мин. диаметр
патрона мм

Макс тяга. кг

BT-204 10 5.4 110 7 940
BT-205 A4 10 5.4 135 12 1190
BT-206 A5 12 5.5 169 15 1470
BT-208 A5 16 7.4 210 13 2360
BT-208 A6 16 7.4 210 13 2360
BT-210 A6 19 8.8 254 31 2900
BT-210 A8 19 8.8 254 31 2900
BT-212 A8 23 10.6 304 34 3740
BT-215 A11 23 10.6 381 50 4790
BT-218 A11 23 10.6 450 50 4823


Модель Макс. усилие
зажима кг 		Макс. число оборотов в мин. I
kg*m2 		Вес
kg 		Вес(В упаковке)
кг 		Подходящие
цилиндры
BT-204 1930 8000 0.01 3.8 - H-0928
BT-205 A4 2440 7000 0.02 6.5 7.3 H-1036
BT-206 A5 3870 6000 0.06 11.5 13.3 H-1246
BT-208 A5 5840 5000 0.17 21.3 24.2 H-1552
BT-208 A6 5840 5000 0.17 21.3 22.4 H-1552
BT-210 A6 7540 4200 0.31 33.5 40.5 H-1875
BT-210 A8 7540 4200 0.31 33.5 39 H-1875
BT-212 A8 9780 3300 0.7 59.7 62.7 H-2091
BT-215 A11 12200 2500 2.23 115 122 H-2511
BT-218 A11 12236 2000 3.31 122 133 H-2511

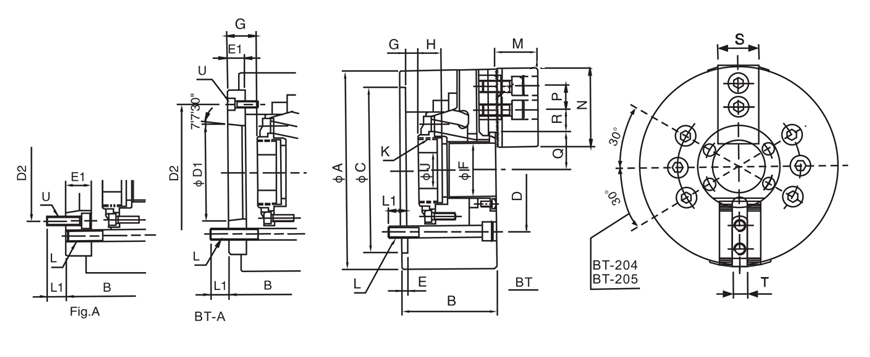

Модель
A B B (В упаковке) C(H6) D D1 D2 E E1 F Gmax Gmax(В упаковке) Gmin Gmin(В упаковке) H J
BT-204 110 59 - 85 70.6 - - 4 - 26 3.5 - -6.5 - 17.5 12
BT-205 A4 135 60 71 110 82.6 63.51 96 4 15 33 1 16 -9 6 20 12
BT-206 A5 169 81 91 140 104.8 82.56 116 5 15 45 11 26 -1 14 19 20
BT-208 A5 210 91 109 170 133.4 82.56 104.8 5 23 52 14.5 37.5 -1.5 21.5 20.5 30
BT-208 A6 210 91 103 170 133.4 106.38 150 5 17 52 14.5 31.5 -1.5 15.5 20.5 30
BT-210 A6 254 100 120 220 171.5 106.38 133.4 5 25 75 8.5 33.5 -10.5 14.5 25 45
BT-210 A8 254 100 113 220 171.5 139.72 190 5 18 75 8.5 26.5 -10.5 7.5 25 45
BT-212 A8 304 110 122 220 171.5 139.72 190 6 18 91 8 26 -15 3 28 50
BT-215 A11 381 133 149 300 235 196.87 260 6 22 117.5 11 33 -12 10 39 60
BT-218A11 450 133 149 300 235 196.87 260 6 22 117.5 7 29 -16 6 43 -
