СИЛОВОЙ ПАТРОН BF СО СКВОЗНЫМ ОТВЕРСТИЕМ С 4 КУЛАЧКАМИ
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
СИЛОВОЙ ПАТРОН BF СО СКВОЗНЫМ ОТВЕРСТИЕМ С 4 КУЛАЧКАМИ
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Это 4-кулачковый силовой патрон клинового типа с большим сквозным отверстием. Подходит для обработки заготовок неправильной формы.
Сопрягаемые поверхности всех деталей закаляются, шлифуются и смазываются.
Конструкция с высокой жесткостью, высокой точностью зажима и высокой скоростью вращения.

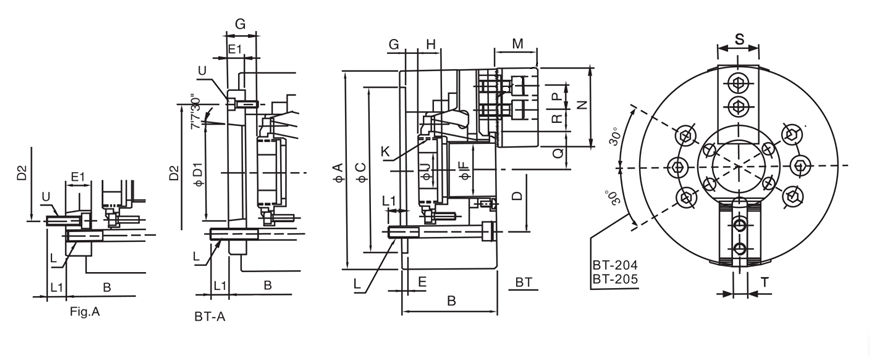

Единица измерения размера: мм
| Модель |
Ход плунжера мм |
Ход кулачка Диаметр мм |
Макс. диаметр патрона мм | Мин. диаметр патрона мм |
Макс тяга. кг |
|---|---|---|---|---|---|
| BF-206 A5 | 12 | 5.5 | 169 | 15 | 2700 |
| BF-208 A5 | 16 | 7.4 | 210 | 13 | 4430 |
| BF-208 A6 | 16 | 7.4 | 210 | 13 | 4430 |
| BF-210 A6 | 19 | 8.8 | 254 | 31 | 5440 |
| BF-210 A8 | 19 | 8.8 | 254 | 31 | 5440 |
| BF-212 A8 | 23 | 10.6 | 304 | 34 | 7000 |
| BF-215 A11 | 23 | 10.6 | 381 | 50 | 9000 |
| BF-218 A11 | 23 | 10.6 | 450 | 50 | 7240 |
| BF-224 A20 | 26 | 12 | 610 | 150 | 9177 |
| Модель |
Максимальное усилие зажима (кг) |
Макс. число оборотов в мин. |
I kg*m2 |
Масса кг |
Масса(С упоковкой) кг |
Подходящие цилиндры |
|---|---|---|---|---|---|---|
| BF-206 A5 | 7000 | 6000 | 0.06 | 11.5 | 13.3 | H-1246/HK-1246 |
| BF-208 A5 | 10900 | 5000 | 0.19 | 23.5 | 25.4 | H-1552/HK-1552 |
| BF-208 A6 | 10900 | 5000 | 0.19 | 23.5 | 24.3 | H-1552/HK-1552 |
| BF-210 A6 | 14100 | 4200 | 0.34 | 36.3 | 41 | H-1875/HK-1875 |
| BF-210 A8 | 14100 | 4200 | 0.34 | 36.3 | 39.3 | H-1875/HK-1875 |
| BF-212 A8 | 18300 | 3300 | 0.79 | 62 | 65.7 | H-2091/HK-2091 |
| BF-215 A11 | 22900 | 2500 | 2.42 | 123.7 | 130.7 | H-2511/HK-2511 |
| BF-218 A11 | 18355 | 1500 | 3.798 | 140 | 151 | H-2511/HK-2511 |
| BF-224 A20 | 23861 | 1000 | 15.2 | 284 | 299 | ML3320 |
