BLT 2-КУЛАЧКОВЫЙ УДЛИНЕННЫЙ ХОД КУЛАЧКА ЧЕРЕЗ ОТВЕРСТИЕ СИЛОВОЙ ПАТРОН
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
BLT 2-КУЛАЧКОВЫЙ УДЛИНЕННЫЙ ХОД КУЛАЧКА ЧЕРЕЗ ОТВЕРСТИЕ СИЛОВОЙ ПАТРОН
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Это кривошипно-шатунный 2-кулачковый силовой патрон с удлиненным ходом кулачка.
Сопрягаемые поверхности всех деталей закаляются, шлифуются и смазываются.
Конструкция с высокой жесткостью, высокой точностью зажима и высокой скоростью вращения.
Соединительная спецификация такая же, как и у другого "силового патрона со сквозным отверстием", нет необходимости менять "Вытяжную трубку".
Единица измерения:
| Модель |
Ход плунжера мм |
Ход кулачка Диаметр мм |
Макс. диаметр патрона (мм) | Мин. диаметр патрона мм |
Макс тяга (кг) |
Макс. усилие зажима кг |
|---|---|---|---|---|---|---|
| BLT-05 A4 | 12 | 18 | 135 | 6 | 10.4(1060) | 11.4(1165) |
| BLT-06 A5 | 15 | 24 | 168 | 10 | 15.7(1600) | 17.2(1760) |
| BLT-08 A5 | 20 | 32 | 210 | 10 | 22.8(2330) | 27(2750) |
| BLT-08 A6 | 20 | 32 | 210 | 10 | 22.8(2330) | 27(2750) |
| BLT-10 A6 | 25 | 37.5 | 254 | 18 | 31.8(3240) | 37.2(3800) |
| BLT-10 A8 | 25 | 37.5 | 254 | 18 | 31.8(3240) | 37.2(3800) |
| BLT-12 A6 | 30 | 45 | 304 | 30 | 43.1(4400) | 50(5100) |
| BLT-12 A8 | 30 | 45 | 304 | 30 | 43.1(4400) | 50(5100) |
| BLT-15 A11 | 35 | 52 | 381 | 50 | 56.2(5370) | 60.6(6180) |
| Модель | Макс. число оборотов в мин. |
I kg*m2 |
Масса кг |
Масса(С упаковкой) кг |
Подходящие цилиндры |
Макс. давление (kgf/cm2) |
|---|---|---|---|---|---|---|
| BLT-05 A4 | 4200 | 0.018 | 6.9 | 7.7 | H-1036 | 1.6(16) |
| BLT-06 A5 | 3600 | 0.016 | 12.6 | 14.4 | H-1246 | 1.8(18) |
| BLT-08 A5 | 3000 | 0.167 | 22 | 24.9 | H-1552 | 1.7(17) |
| BLT-08 A6 | 3000 | 0.167 | 22 | 23.1 | H-1552 | 1.7(17) |
| BLT-10 A6 | 2400 | 0.338 | 37 | 44 | H-1875 | 1.8(18) |
| BLT-10 A8 | 2400 | 0.338 | 37 | 42.5 | H-1875 | 1.8(18) |
| BLT-12 A6 | 2100 | 0.8 | 60 | 65.5 | H-2091 | 1.9(19) |
| BLT-12 A8 | 2100 | 0.8 | 60 | 147 | H-2091 | 1.9(19) |
| BLT-15 A11 | 1600 | 2.52 | 133 | 140 | H-2511 | 1.7(17) |
|

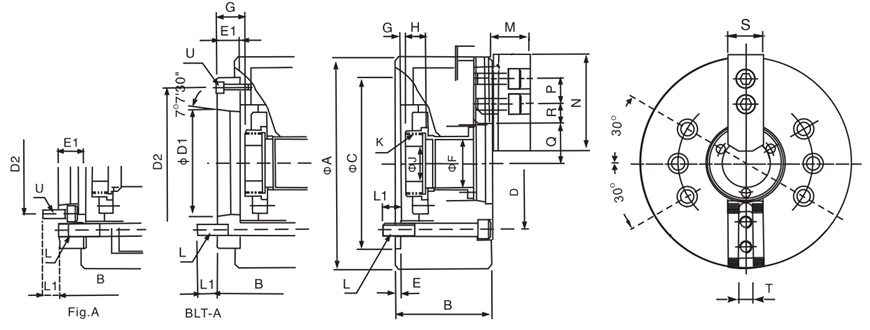

Модель
|
A | B | B (Ad.) | C(H6) | D | D1 | D2 | E | E1 | F | Gmax | Gmax(Ad.) | Gmin | Gmin(Ad.) | H | J |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BLT-05 A4 | 135 | 65 | 76 | 110 | 82.6 | 63.51 | 96 | 4 | 15 | 32 | 1 | 16 | -11 | 4 | 20 | 12 |
| BLT-06 A5 | 168 | 84 | 97 | 140 | 104.8 | 82.56 | 116 | 5 | 18 | 42 | 6.5 | 24.5 | -8.5 | 9.5 | 19 | 20 |
| BLT-08 A5 | 210 | 96 | 118 | 170 | 133.4 | 82.56 | 104.8 | 5 | 27 | 48 | 7 | 34 | -13 | 14 | 20 | 30 |
| BLT-08 A6 | 210 | 96 | 114 | 170 | 133.4 | 106.38 | 150 | 5 | 23 | 48 | 7 | 30 | -13 | 10 | 20 | 30 |
| BLT-10 A6 | 254 | 110 | 130 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 70 | 8 | 33 | -17 | 8 | 25 | 45 |
| BLT-10 A8 | 254 | 110 | 123 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 70 | 8 | 26 | -17 | 1 | 25 | 45 |
| BLT-12 A6 | 304 | 127 | 140 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 91 | 15 | 33 | -15 | 3 | 28 | 50 |
| BLT-12 A8 | 304 | 127 | 177 | 220 | 171.4 | 196.87 | 171.4 | 6 | 33 | 120 | 12.5 | 45.5 | -22.5 | 10.5 | 39 | 60 |
| BLT-15 A11 | 381 | 150 | 166 | 300 | 235 | 196.87 | 260 | 6 | 22 | 120 | 12.5 | 34.5 | -22.5 | -0.5 | 39 | 60 |
