KBL СВЕРХДЛИННОХОДНЫЙ 3-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
KBL СВЕРХДЛИННОХОДНЫЙ 3-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Это 3-кулачковый силовой патрон кривошипного типа с очень длинным ходом кулачка.
Сопрягаемые поверхности всех деталей закаляются, шлифуются и смазываются.
Конструкция с высокой жесткостью, высокой точностью зажима и высокой скоростью вращения.
Соединительная спецификация такая же, как и у другого "силового патрона со сквозным отверстием", нет необходимости менять "Вытяжную трубку".
Единица измерения:
| Модель |
Ход плунжера мм |
Ход кулачка Диаметр мм |
Макс. диаметр патрона мм |
Мин. диаметр патрона мм |
Макс. тяга (кг) |
|---|---|---|---|---|---|
| KBL-206 | 20 | 32 | 165 | 10 | 22.6 |
| KBL-208 | 25 | 40 | 210 | 28 | 31.4 |
| KBL-210 | 28 | 42 | 254 | 42 | 37.3 |
| KBL-212 | 35 | 50 | 304 | 54 | 49 |
| Модель |
Макс. усилие зажима кг |
Макс. число оборотов в мин. | Макс.давление |
Масса кг |
Подходящие цилиндры |
|---|---|---|---|---|---|
| KBL-206 | 19.6 | 3600 | 2.5 | 11.5 | S-100 |
| KBL-208 | 27.5 | 3000 | 2.5 | 23.6 | S-125 |
| KBL-210 | 34.3 | 2400 | 2.8 | 34.5 | S-125 |
| KBL-212 | 48 | 2100 | 2.8 | 60.8 | S-150 |

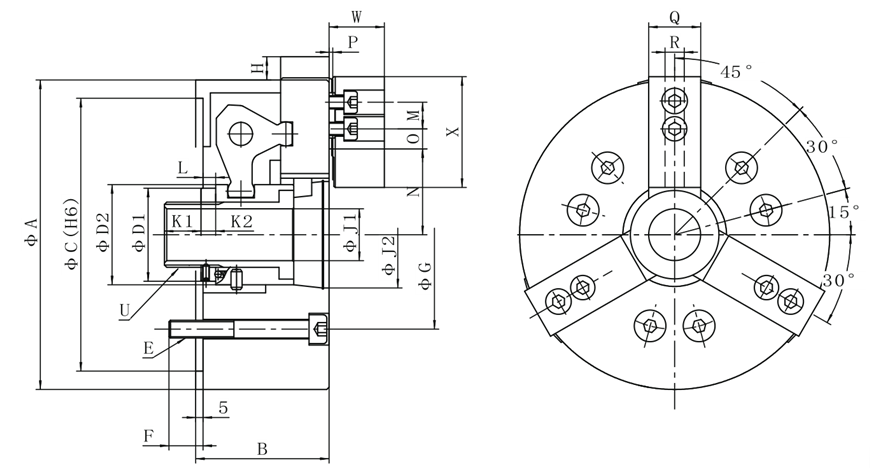

| Модель | A | B | C(H7) | D1 | D2 | E | F | G | H max | J1 | J2(H9) | K1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBL-206 | 165 | 80 | 140 | 45 | 54 | 6-M10 | 16 | 104.8 | 10 | 21 | 60 | 20 |
| KBL-208 | 215 | 93 | 170 | 65 | 74 | 6-M12 | 20 | 133.4 | 11.5 | 36 | 80 | 25 |
| KBL-210 | 254 | 111 | 220 | 82 | 96 | 6-M12 | 17 | 171.4 | 13 | 55 | 105 | 25 |
| KBL-212 | 304 | 130 | 220 | 92 | 102 | 6-M16 | 22 | 171.4 | 15 | 62 | 110 | 30 |
