KBLT СВЕРХДЛИННОХОДНЫЙ 2-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
KBLT СВЕРХДЛИННОХОДНЫЙ 2-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Это кривошипно-шатунный 2-кулачковый силовой патрон с очень длинным ходом кулачка.
Сопрягаемые поверхности всех деталей закаляются, шлифуются и смазываются.
Конструкция с высокой жесткостью, высокой точностью зажима и высокой скоростью вращения.
Соединительная спецификация такая же, как и у другого "силового патрона со сквозным отверстием", нет необходимости менять "Вытяжную трубку".
Единица измерения:
| Модель |
Ход плунжера мм |
Ход кулачка Диаметр (мм) |
Макс. диаметр патрона (мм) |
Мин. диаметр патрона (мм) |
Макс тяга (кг) |
|---|---|---|---|---|---|
| KBLT-206 | 20 | 32 | 165 | 10 | 18.1 |
| KBLT-208 | 25 | 40 | 210 | 28 | 20.1 |
| KBLT-210 | 28 | 42 | 254 | 42 | 29.5 |
| KBLT-212 | 35 | 50 | 304 | 54 | 36 |
| Модель |
Макс. усилие зажима (кг) |
Макс. число оборотов в мин. |
Макс.давление (kgf/cm2) |
Масса кг |
Подходящие цилиндры |
|---|---|---|---|---|---|
| KBLT-206 | 12.6 | 3600 | 1.9 | 11.8 | S-100 |
| KBLT-208 | 18.5 | 3000 | 1.6 | 23.3 | S-125 |
| KBLT-210 | 26.3 | 2400 | 1.9 | 34 | S-125 |
| KBLT-212 | 35 | 2100 | 1.8 | 60.2 | S-150 |

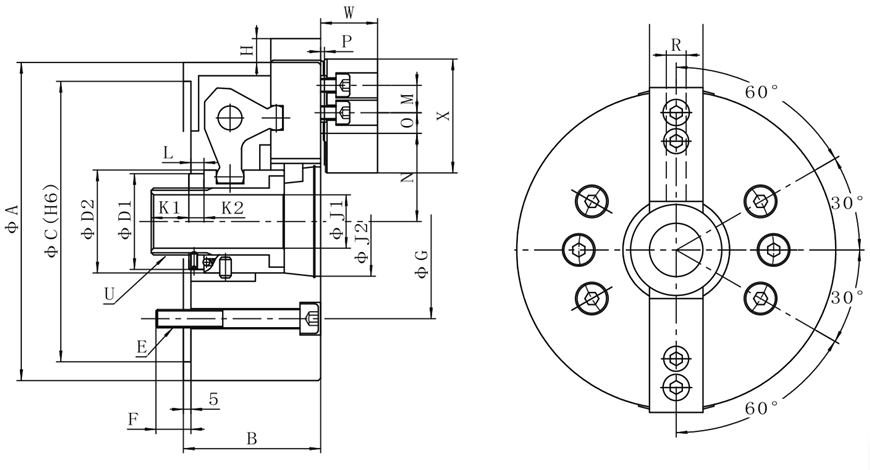

| Модель | A | B | C(H7) | D1 | D2 | E | F | G | H max | J1 | J2(H9) | K1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBLT-206 | 165 | 80 | 140 | 45 | 54 | 6-M10 | 16 | 104.8 | 10 | 21 | 60 | 20 |
| KBLT-208 | 215 | 93 | 170 | 65 | 74 | 6-M12 | 20 | 133.4 | 11.5 | 36 | 80 | 25 |
| KBLT-210 | 254 | 111 | 220 | 82 | 96 | 6-M12 | 17 | 171.4 | 13 | 55 | 105 | 25 |
| KBLT-212 | 304 | 130 | 220 | 92 | 102 | 6-M16 | 22 | 171.4 | 15 | 62 | 110 | 30 |
