T 3-КУЛАЧКОВЫЙ НЕ ПРОХОДНОЙ СИЛОВОЙ ПАТРОН
Главная   >   ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ   >  T 3-КУЛАЧКОВЫЙ НЕ ПРОХОДНОЙ СИЛОВОЙ ПАТРОН
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
T 3-КУЛАЧКОВЫЙ НЕ ПРОХОДНОЙ СИЛОВОЙ ПАТРОН
Нажмите на изображение для увеличения продукта
                Бренд:RightWay


Это 3-кулачковый силовой патрон клиновидного типа с закрытым центральным приводом.

Соответствующие поверхности всех деталей закаляются, шлифуются и смазываются.

Конструкция с высокой жесткостью, высокой точностью зажима и высокой скоростью вращения.

Единица измерения:

Модель Ход плунжера
мм 		Ход кулачка
Диаметр мм 		Макс. диаметр
патрона мм 		Мин. диаметр
патрона (мм)

Макс. тяга(кг)

T-204 15 6.4 110 7 940
T-205  15 6.4 135 12 1190
T-206 A5 20 8.5 169 15 1470
T-208 A5 21 8.8 210 13 2360
T-208 A6 21 8.8 210 13 2360
T-210 A6 25 8.8 254 31 2900
T-210 A8 25 8.8 254 31 2900
T-212 A8 30 10.5 304 34 3740
T-215 A11 35 16 381 50 4790


Модель Макс. усилие зажима
кг 		Макс. число оборотов в мин. I
kg*m2 		Масса
кг 		Масса(С упаковкой)
кг 		Подходящие цилиндры
T-204 1930 8000 0.01 3.8 - S-65
T-205  2440 7000 0.02 6.5 - S-80
T-206 A5 3870 6000 0.06 11.5 13.3 S-100
T-208 A5 5840 5000 0.17 21.3 24.2 S-125
T-208 A6 5840 5000 0.17 21.3 22.4 S-125
T-210 A6 7540 4200 0.31 33.5 40.5 S-125
T-210 A8 7540 4200 0.31 33.5 39 S-125
T-212 A8 9780 3300 0.7 59.7 52.7 S-150
T-215 A11 12200 2500 2.23 115 122 S-200

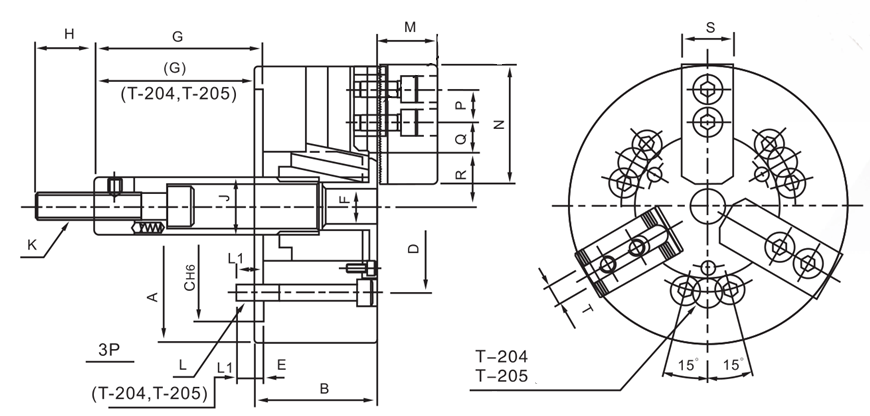

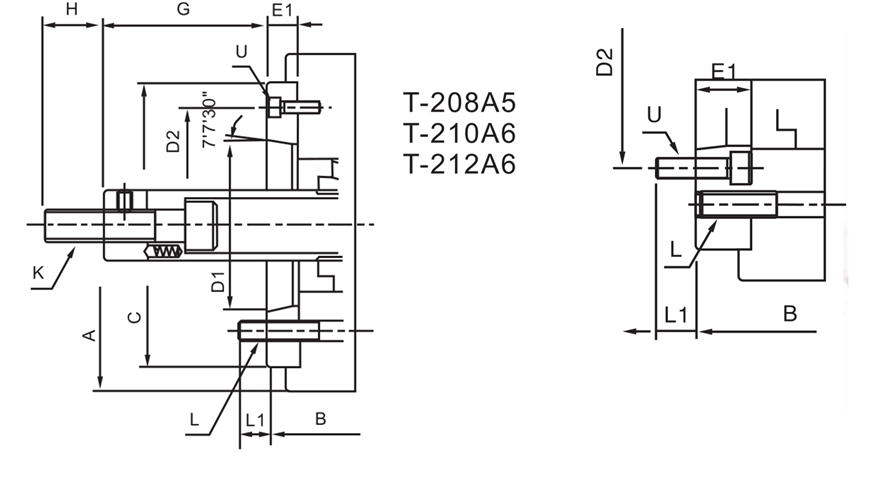

Модель
A B B (Ad.) C(H6) D D1 D2 E E1 F Gmax Gmax(Ad.) Gmin Gmin(Ad.) H J
T-204 110 52 - 60 80 - - 6 - 26 18 - 3 - 25 26
T-205  135 60 - 80 100 - - 7 15 33 9 - -6 - 35 28
T-206 A5 169 74 84 140 104.8 82.56   5 15 45 101.5 86.5 81.5 66.6 36 34
T-208 A5 210 85 103 170 133.4 82.56 104.8 5 23 52 127 104 106 83 36 38
T-208 A6 210 85 97 170 133.4 106.38 150 5 17 52 127 110 106 89 36 38
T-210 A6 254 100 120 220 171.5 106.38 133.4 5 25 75 158 133 133 108 36 45
T-210 A8 254 100 113 220 171.5 139.72 133.4 5   75 158 140 133 115 36 45
T-212 A8 304 110 122 220 171.5 139.72   5   91 163 145 133 115 36 50
T-215 A11 381 133 149 300 235 196.87 260 6 22 117.5 104 82 69 47 55 60
