T-R 3-КУЛАЧКОВЫЙ ЦЕЛЬНЫЙ СИЛОВОЙ ПАТРОН ДЛЯ ВЕРТИКАЛЬНОГО ТОКАРНОГО СТАНКА
Главная   >   ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ   >  T-R 3-КУЛАЧКОВЫЙ ЦЕЛЬНЫЙ СИЛОВОЙ ПАТРОН ДЛЯ ВЕРТИКАЛЬНОГО ТОКАРНОГО СТАНКА
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
T-R 3-КУЛАЧКОВЫЙ ЦЕЛЬНЫЙ СИЛОВОЙ ПАТРОН ДЛЯ ВЕРТИКАЛЬНОГО ТОКАРНОГО СТАНКА
Нажмите на изображение для увеличения продукта
                Бренд:RightWay

Это клиновидно-крюковый 3-кулачковый крупногабаритный силовой патрон с закрытым центром.

Соответствующие поверхности всех деталей закаляются, шлифуются и смазываются непосредственно.

Конструкция с высокой жесткостью и высокой точностью зажима.

Единица измерения:

Модель Ход плунжера
мм 		Ход кулачка
Диаметр мм 		Макс. число оборотов в мин. Макс.сила тяги Макс. усилие захвата
T-215R 35 16 3000 8260(81) 25290(248)
T-218R 35 16 2700 8260(81) 25290(248)
T-221R 35 16 1900 8650(85) 27000(265)
T-224R 35 16 1700 8650(85) 27000(265)
T-232R 35 16 1100 8650(85) 27000(265)
T-240R 35 16 800 8650(85) 27000(265)


Модель Макс. давление масла Масса
(кг) 		Соответствующий цилиндр Диапазон захвата
мм
T-215R 32(3.1) 104.1 S-200(S-200R) Ø68-Ø381
T-218R 32(3.1) 138.5 S-200(S-200R) Ø100-Ø450
T-221R 33(3.2) 204.8 S-200(S-200R) Ø80-Ø530
T-224R 33(3.2) 260 S-250R Ø155-Ø610
T-232R 33(3.2) 455.4 S-250R Ø155-Ø800
T-240R 33(3.2)   S-250R Ø155-Ø1000

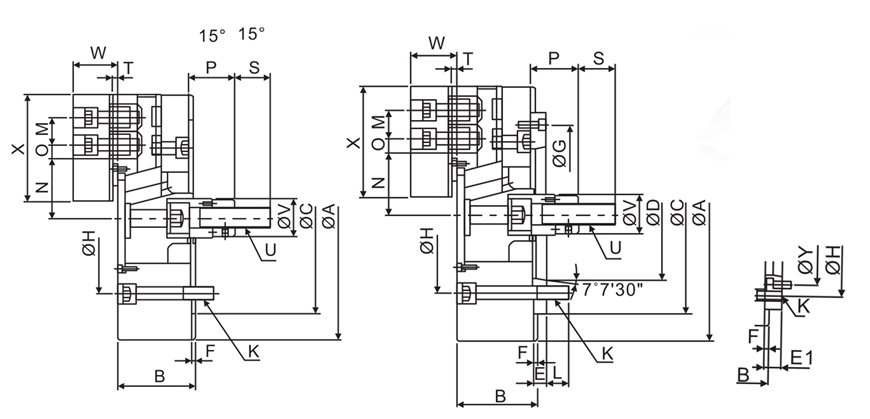

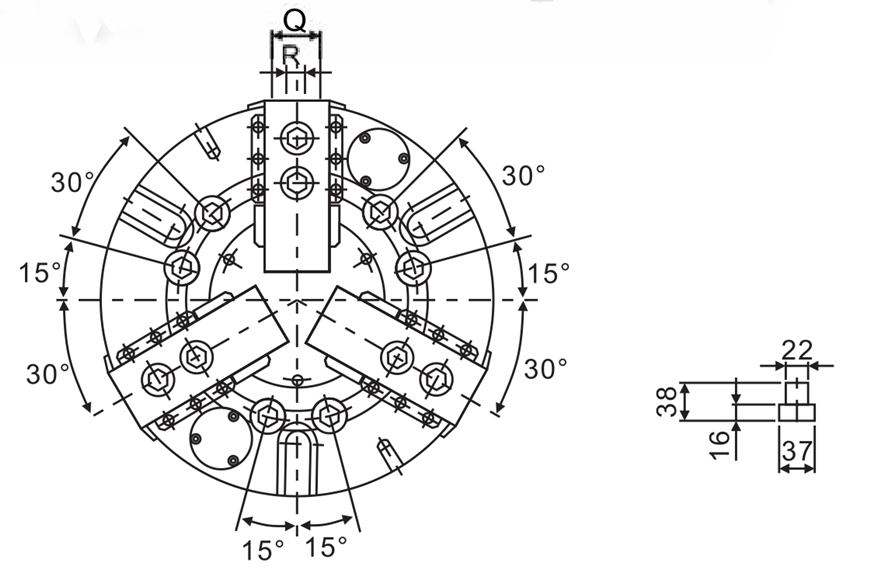

Модель

Фланец шпинделя

A B C(h6) D E E1 F G H K L M
T-215R A11 381 118 300 196.869 22 - 6 260 235 6-M20×2.5P 32 43
T-218R A11 450 118 300 186.869 22 - 6 260 235 6-M20×2.5P 32 43
T-221R A15(A11) 530 129 380 285.775 27 41 6 330.2 330.2 6-M24×3P 33 60
T-224R A15(A11) 610 129 380 285.775 27 41 6 330.2 330.2 6-M24×3P 33 60
T-232R A15(A11) 800 129 380 285.775 27 41 6 330.2 330.2 6-M24×3P 33 60
T-240R A15(A11) 1000 129 380 285.775 27 41 6 330.2 330.2 6-M24×3P 33 60
