VP БЕЗ СКВОЗНОГО ОТВЕРСТИЯ СТАЦИОНАРНЫЙ 2/3-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН
Главная   >   ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ   >  VP БЕЗ СКВОЗНОГО ОТВЕРСТИЯ СТАЦИОНАРНЫЙ 2/3-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
VP БЕЗ СКВОЗНОГО ОТВЕРСТИЯ СТАЦИОНАРНЫЙ 2/3-КУЛАЧКОВЫЙ СИЛОВОЙ ПАТРОН
Нажмите на изображение для увеличения продукта
                Бренд:RightWay

Это стационарные патроны для сверлильных, фрезерных и других станков с ЧПУ. доступны 2-кулачковый патрон и 3-кулачковый патрон
Спецификация и размер соответствующего патрона для модели VP-200 такие же, как и у патронов серии TL.
Спецификация и размер соответствующего патрона для модели VP300 такие же, как и у патрона серии model T.
Модель Площадь поршня см2
Extend 		Площадь поршня см2
Retract 		Ход челюсти
мм 		Макс давление Вес
(кг)
VP-204 28 24.9 6.4 2.1(21) 7.1
VP-304 28 24.9 6.4 3.1(31) 7.9
VP-205 28 24.9 6.4 2.3(23) 10.2
VP-305 28 24.9 6.4 3.5(35) 10.6
VP-206 63.1 53.5 8.5 2.4(24) 18.3
VP-306 63.1 53.5 8.5 3.6(36) 19.3
VP-208 103.4 90.8 8.8 2.0(20) 31.6
VP-308 103.4 90.8 8.8 3.0(30) 33.6
VP-210 153.1 133.5 10.6 1.6(16) 52.8
VP-310 153.1 133.5 10.6 2.3(23) 54.5
VP-212 177 153 16 2.0(20) 117
VP-312 177 153 16 2.8(28) 119
VP-215 292 275 10.6 2.6(26) 160
VP-315 292 275 10.6 3.1(31) 165

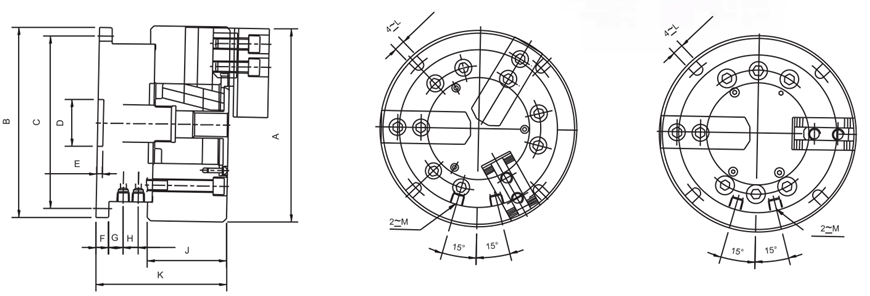

Модель A B C D H7 E F G H J K L M
VP-204 110 146 130 30 4.5 12 23 26 52 92 9 PT1/4
VP-304 110 146 130 30 4.5 12 23 26 52 92 9 PT1/4
VP-205 135 146 130 30 4.5 12 23 26 55 95 9 PT1/4
VP-305 135 146 130 30 4.5 12 23 26 55 95 9 PT1/4
VP-206 169 178 160 40 5 12 25 30 74 125 11 PT1/4
VP-306 169 178 160 40 5 12 25 30 74 125 11 PT1/4
VP-208 210 205 186 40 5 14 29 30 85 140 11 PT3/8
VP-308 210 205 186 40 5 14 29 30 85 140 11 PT3/8
VP-210 254 248 225 50 5 17 32 30 89 176 13 PT3/8
VP-310 254 248 225 50 5 17 32 30 89 176 13 PT3/8
VP-212 304 375 340 110 5 23 37 30 106 206 18 PT3/8
VP-312 304 375 340 110 5 23 37 30 106 206 18 PT3/8
VP-215 381 400 376 130 10 25 40 30 114 228 22 PT3/8
VP-315 381 400 376 130 10 25 40 30 114 228 22 PT3/8
