КУЛАЧКОВЫЙ ПАЛЬЦЕВОЙ СИЛОВОЙ ПАТРОН 3F
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
КУЛАЧКОВЫЙ ПАЛЬЦЕВОЙ СИЛОВОЙ ПАТРОН 3F
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Для предотвращения деформации заготовки для захвата торцевой поверхности, подходит для обработки тонких заготовок.
Компенсирующий механизм захвата, который может зажимать заготовки с неровной поверхностью.
Он может поставляться вместе с контрольным устройством для проверки состояния зажима.
Единица измерения:
| Модель |
Ход плунжера мм |
Диаметр хода кулачков мм |
Макс. диаметр патрона мм |
Мин. диаметр патрона мм |
Макс. тяга |
|---|---|---|---|---|---|
| 3F-05 | 12 | 8 | 53 | 25 | 7.5(765) |
| 3F-06 | 12 | 8 | 79 | 55 | 9.0(918) |
| 3F-08 | 12 | 8 | 106 | 75 | 18.0(1835) |
| 3F-10 | 12 | 8 | 150 | 119 | 18.0(1835) |
| 3F-12 | 12 | 8 | 200 | 169 | 18.0(1835) |
| Модель | Макс. усилие зажима | Макс. число оборотов в мин. |
I kg*m2 |
Вес кг |
Подходящие цилиндры |
Макс. давление |
|---|---|---|---|---|---|---|
| 3F-05 | 6.0(612) | 4000 | 0.02 | 11 | S-100R/SNK-100 | 1.0(10) |
| 3F-06 | 7.5(765) | 4000 | 0.04 | 12 | S-100R/SNK-100 | 1.2(12) |
| 3F-08 | 16.5(1680) | 3500 | 0.13 | 23 | S-100R/SNK-100 | 2.5(25) |
| 3F-10 | 16.5(1680) | 3500 | 0.3 | 33 | S-100R/SNK-100 | 2.5(25) |
| 3F-12 | 16.5(1680) | 3000 | 0.56 | 44 | S-100R/SNK-100 | 2.5(25) |

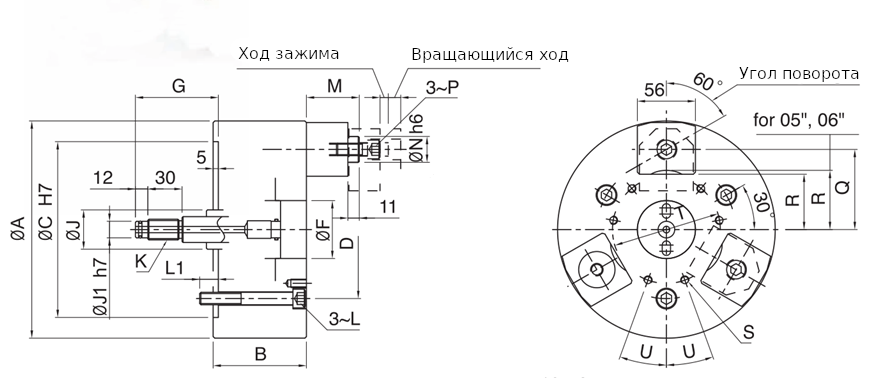

| Модель | A | B | C | D | F | G Max | G Min | J | J1 | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 3F-05 | 135 | 86 | 110 | 82.6 | 40 | 75 | 55 | 25 | 10 | M12×1.75 |
| 3F-06 | 165 | 86 | 140 | 104.8 | 45 | 75 | 55 | 28 | 14 | M16×2 |
| 3F-08 | 210 | 90 | 170 | 133.4 | 56 | 80 | 60 | 38 | 16 | M20×2.5 |
| 3F-10 | 254 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20×2.5 |
| 3F-12 | 304 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20×2.5 |

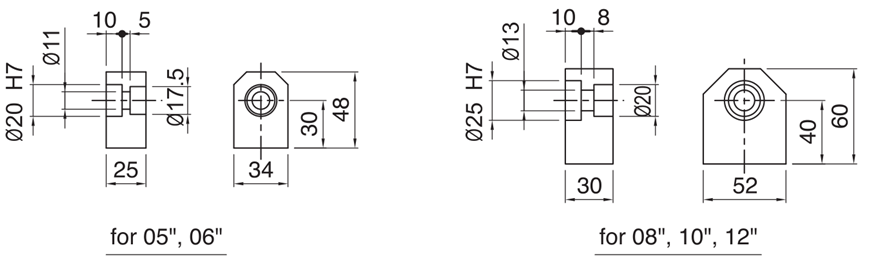

| Модель | L | L1 | M Max | M Min | N | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3F-05 | M10 | 15 | 56 | 36 | 20 | M10 | 42.5 | 27 | 3-M6 | 50 | - |
| 3F-06 | M10 | 15 | 56 | 36 | 20 | M10 | 57.5 | 40 | 3-M8 | 64 | 20° |
| 3F-08 | M12 | 18 | 71 | 51 | 25 | M12 | 77.5 | 53.5 | 6-M8 | 104 | 20° |
| 3F-10 | M16 | 24 | 71 | 51 | 25 | M12 | 99.5 | 75.5 | 6-M8 | 140 | 20° |
| 3F-12 | M16 | 24 | 71 | 51 | 25 | M12 | 124.5 | 100.5 | 6-M8 | 190 | 20° |
