КУЛАЧКОВЫЙ ПАЛЬЦЕВОЙ СИЛОВОЙ ПАТРОН 2F
ГИДРАВЛИЧЕСКИЕ ПАТРОНЫ
КУЛАЧКОВЫЙ ПАЛЬЦЕВОЙ СИЛОВОЙ ПАТРОН 2F
Нажмите на изображение для увеличения продукта
Брнед:RightWay
Для предотвращения деформации заготовки для захвата торцевой поверхности, подходит для обработки тонких заготовок.
Компенсирующий механизм захвата, который может зажимать заготовки с неровной поверхностью.
Он может поставляться вместе с контрольным устройством для проверки состояния зажима.
Единица измерения:
| Модель |
Ход плунжера мм |
Ход кулачка Диаметр мм |
Макс. диаметр патрона мм |
Мин. диаметр патрона мм |
Макс. тяга |
|---|---|---|---|---|---|
| 2F-05 | 12 | 8 | 53 | 25 | 5.0(510) |
| 2F-06 | 12 | 8 | 79 | 55 | 6.0(512) |
| 2F-08 | 12 | 8 | 106 | 75 | 12.0(1224) |
| 2F-10 | 12 | 8 | 150 | 119 | 12.0(1224) |
| 2F-12 | 12 | 8 | 200 | 169 | 12.0(1224) |
| Модель | Макс. усилие зажима | Макс. число оборотов в мин. |
I kg*m2 |
Вес (кг) |
Подходящие цилиндры |
Макс. давление |
|---|---|---|---|---|---|---|
| 2F-05 | 4.0(408) | 4000 | 0.015 | 9 | S-100R/SNK-100 | 0.7(7) |
| 2F-06 | 5.0(510) | 4000 | 0.035 | 9.8 | S-100R/SNK-100 | 0.8(8) |
| 2F-08 | 11.0(1122) | 3500 | 0.12 | 20.3 | S-100R/SNK-100 | 1.7(17) |
| 2F-10 | 11.0(1122) | 3500 | 0.28 | 30.7 | S-100R/SNK-100 | 1.7(17) |
| 2F-12 | 11.0(1122) | 3000 | 0.52 | 41.2 | S-100R/SNK-100 | 1.7(17) |

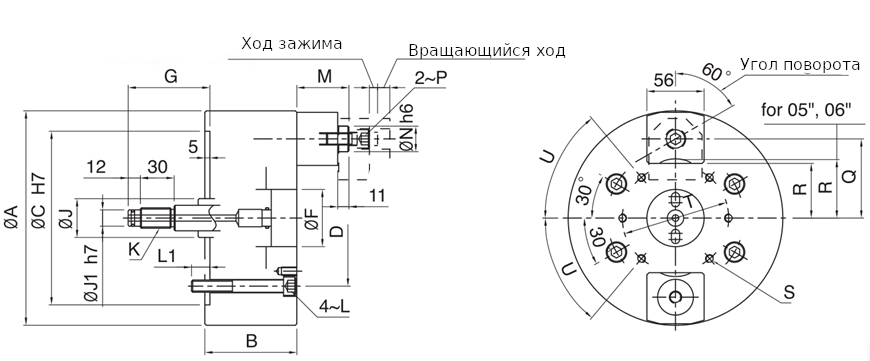

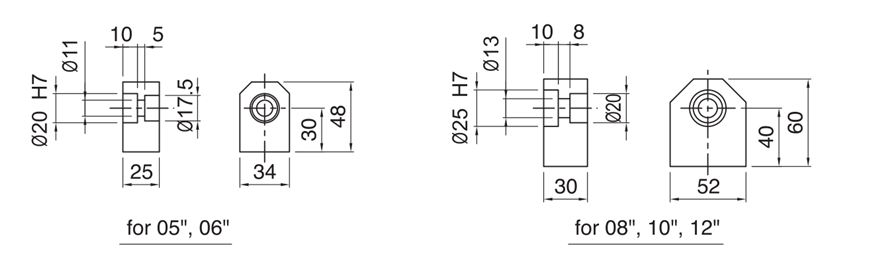

| Модель | A | B | C | D | F | G Max | G Min | J | J1 | K |
|---|---|---|---|---|---|---|---|---|---|---|
| 2F-05 | 135 | 86 | 110 | 82.6 | 40 | 75 | 55 | 25 | 10 | M12×1.75 |
| 2F-06 | 165 | 86 | 140 | 104.8 | 45 | 75 | 55 | 28 | 14 | M16×2 |
| 2F-08 | 210 | 90 | 170 | 133.4 | 56 | 80 | 60 | 38 | 16 | M20×2.5 |
| 2F-10 | 254 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20×2.5 |
| 2F-12 | 304 | 95 | 220 | 171.4 | 56 | 75 | 55 | 38 | 16 | M20×2.5 |
| Модель | L | L1 | M Max | M Min | N | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2F-05 | M10 | 15 | 56 | 36 | 20 | M10 | 42.5 | 27 | 4-M6 | 50 | 30° |
| 2F-06 | M10 | 15 | 56 | 36 | 20 | M10 | 57.5 | 40 | 4-M8 | 64 | 50° |
| 2F-08 | M12 | 18 | 71 | 51 | 25 | M12 | 77.5 | 53.5 | 6-M8 | 104 | 50° |
| 2F-10 | M16 | 24 | 71 | 51 | 25 | M12 | 99.5 | 75.5 | 6-M8 | 140 | 50° |
| 2F-12 | M16 | 24 | 71 | 51 | 25 | M12 | 124.5 | 100.5 | 6-M8 | 190 | 50° |
