ВРАЩАЮЩИЙСЯ ГИДРОЦИЛИНДР КОРОТКОГО ТИПА "HK" СО СКВОЗНЫМ ОТВЕРСТИЕМ И ПРЕДОХРАНИТЕЛЬНЫМ УСТРОЙСТВОМ
Нажмите на изображение для увеличения продукта
                Бренд:RightWay

Супер короткая спецификация. легкий вес с большим сквозным отверстием.
Встроенные предохранительные обратные клапаны и клапаны сброса давления.
Он может монтироваться спереди или сзади.

Единица измерения:

Модель
Площадь поршня
прямого действия
Площадь поршня
возвратного действия
Retract
Ход поршня мм
Макс. число
оборотов в мин.
HK-1036 70 68 12 8000
HK-1246-13 100 89 15 7000
HK-1246-10 100 89 15 7000
HK-1246-12 100 89 15 7000
HK-1552-13 160 150 20 6200
HK-1552-14 160 150 20 6200
HK-1875 198 183 25 4700

Spec
Model
Макс. рабочее давление
I kg*m2
Вес
кг
Общая утечка
L/min
HK-1036 4.0(40) 0.012 9 3
HK-1246-13 4.0(40) 0.019 11 3
HK-1246-10 4.0(40) 0.019 11 3
HK-1246-12 4.0(40) 0.019 11 3
HK-1552-13 4.0(40) 0.032 12 3.9
HK-1552-14 4.0(40) 0.032 12.5 3.9
HK-1875 4.0(40) 0.065 26.5 4.2

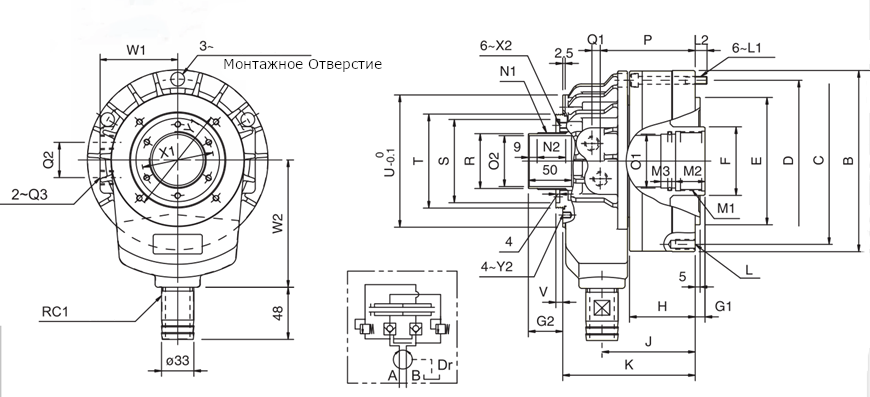

Модель

A

ID

B C D Eh7 F

G1

Max

G1

Min

G2

Max

G2

Min

H J K L L1 L2 M1 M2 M3
HK-1036 105 150 125 125 110 45 12 0 37 25 50 78.5 118 6~M10×20 M8×55 15 M42×1.5 25 13
HK-1246-13 128 162 147 147 130 65 15 0 40 25 57 85 126 12~M10×20 M8×65 15 M55X2.0 25 13
HK-1246-10 128 162 130 147 100 65 15 0 40 25 66 95 135 12~M10×20 M8×70 15 M55X2.0 25 13
HK-1246-12 125 156 140 140 120 65 15 0 40 25 56 85 126 12~M10×20 M8×65 15 M55X2.0 25 13
HK-1552-13 145 185 170 165 130 70 20 0 45 25 66 95 135 12~M10×20 M8×70 12 M60X2.0 30 15
HK-1552-14 145 185 170 165 140 70 20 0 45 25 66 95 135 12~M10×20 M8×70 12 M60X2.0 30 15
HK-1875 170 212 190 190 160 98 25 0 50 25 73 107 157 12~M10×20 M10×80 17 M85X2.0 35 15

Модель
N1 N2

O1

H8

O2

H8

P Q1 Q2 Q3

R

G7

S

H7

T U V W1 W2 X1 X2 Y1 Y2
HK-1036 M44×1.5P 26 35 36 80 8.5 30 RC1/4 37 62 70 98 6 62 110 49 M6×6 83 M5×6
HK-1246-13 M52×1.5P 29 50 46 88 8.5 36 RC3/8 50 76 85 116 6 75 120 64 M6×6 98 M5×6
HK-1246-10 M52×1.5P 29 50 46 97 8.5 36 RC3/8 50 76 85 116 6 75 120 64 M6×6 98 M5×6
HK-1246-12 M52×1.5P 29 50 46 88 8.5 36 RC3/8 50 76 85 116 6 75 120 64 M6×6 98 M5×6
HK-1552-13 M58×1.5P 29 55 52 97 8.5 36 RC3/8 56 85 96 128 7 80 130 73 M6×7 110 M6×6
HK-1552-14 M58×1.5P 29 55 52 97 8.5 36 RC3/8 56 85 96 128 7 80 130 73 M6×7 110 M6×6
HK-1875 M84×2P 33 80 75 109 12 40 RC1/2 51 108 121 164 7 98 160 98 M6×6 155 M6×6
