ВРАЩАЮЩИЙСЯ ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ТИПА S
ГИДРОЦИЛИНДРЫ ДЛЯ ПАТРОНОВ
ВРАЩАЮЩИЙСЯ ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ТИПА S
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Вращающийся клапан и корпус цилиндра изготовлены из легкого сплава, имеют малый вес.
Внутренний подшипник поворотного клапана достаточно смазан и охлажден, что обеспечивает высокую скорость вращения для увеличения срока службы.
Сливное отверстие должно быть независимо подсоединено к масляному баку, чтобы избежать обратного давления.
Единица измерения: mm
| Модель |
Площадь поршня прямого действия |
Площадь поршня возвратного действия |
Ход поршня мм |
Макс. число оборотов в мин. |
Макс. рабочее давление (kgf/cm2) |
I kg*m2 |
Вес кг |
|---|---|---|---|---|---|---|---|
| S-65 | 31 | 27.9 | 15 | 6000 | 3.5(35) | 0.01 | 2.9 |
| S-80 | 47.7 | 42.8 | 15 | 6000 | 3.5(35) | 0.01 | 3.4 |
| S-100 | 75.4 | 70.5 | 20 | 5500 | 3.5(35) | 0.04 | 4.9 |
| S-125 | 119.6 | 112.5 | 25 | 5500 | 3.5(35) | 0.08 | 6.8 |
| S-150 | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200 | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |

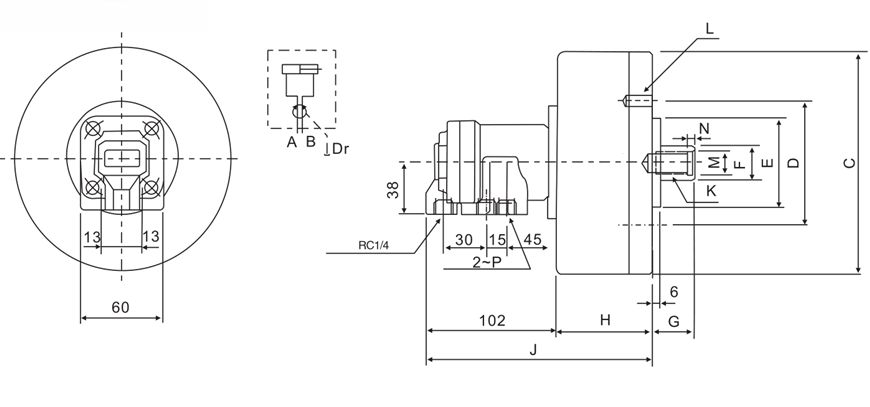

| Модель | A | B | C | D | E H7 | F | G Max | G Min | H | J | K | L | M H8 | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S-65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12×30 | 6~M8×16 | - | 4 | RC3/8 |
| S-80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16×30 | 6~M8×16 | - | 4 | RC3/8 |
| S-100 | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 |
M20×35 (M16×30) |
6~M10×20 | - | 4 | RC3/8 |
| S-125 | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 |
M24×44 (M20×35) |
6~M12×20 | - | 4 | RC3/8 |
| S-150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30×45 | 12~M12×24 | 31 | 5 | RC1/2 |
| S-200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36×60 | 12~M16×30 | 37 | 5 | RC1/2 |
