ВРАЩАЮЩИЙСЯ ГИДРОЦИЛИНДР S-R С ПРЕДОХРАНИТЕЛЬНЫМ УСТРОЙСТВОМ
Нажмите на изображение для увеличения продукта
                Бренд:RightWay

Вращающийся цилиндр - это тип короткой формы, легкого веса и высокой скорости вращения.
Предохранительный обратный клапан и клапан сброса давления встроены в цилиндр.
Он может монтироваться спереди или сзади.
Сливное отверстие должно быть независимо подсоединено к масляному баку, чтобы избежать обратного давления.

Единица измерения: мм

Модель Площадь поршня
прямого действия 		Площадь поршня
возвратного действия 		Ход поршня
мм 		Макс. число оборотов в мин. Макс. рабочее давление
(kgf/cm2) 		I
kg*m2 		Вес
кг
S-75R 44.2 37.1 15 6000 4.0(40) 0.01 2.9
S-100R 78.5 71.5 20 6000 4.0(40) 0.03 4.4
S-125R 122.7 113.1 25 5500 4.0(40) 0.05 6.9
S-150R 176.7 160.8 30 5500 4.0(40) 0.09 9.5
S-200R 314.1 290.4 35 5500 4.0(40) 0.28 15.4
S-250R 469.1 436 60 2000 5.0(50) 0.4 45.2

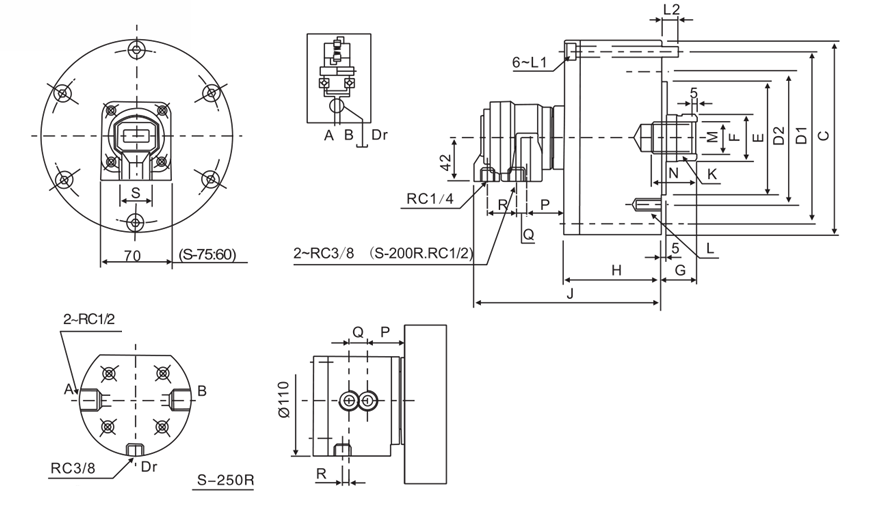

Модель

A B C D1 D2 E H7 F G Max G Min H J K L L1 L2 M N P Q R S
S-75R 75 15 107 90 90 65 30 45 30 57 148 M20×2.5 6~M8×16 M8×60 12 21 35 41.5 10 27.5 26
S-100R 100 20 132 115 100 80 30 45 25 72 163 M20×2.5 6~M10×20 M8×75 12 21 35 39.5 10 28.5 32
S-125R 125 25 160 140 130 110 35 50 25 82 172 M24×3.0 6~M12×20 M8×85 12 25 45 38.5 10 28.5 32
S-150R 150 30 190 170 130 110 45 55 25 95 184 M30×3.5 12~M12×24 M10×100 16 31 45 37 10 28.5 32
S-200R 200 35 245 220 145 120 55 70 35 115 201 M36×4.0 12~M16×30 M10×125 21 37 60 38 6 28.5 32
S-250R 245 60 307 275 220 160 65 85 25 165 255 M42×3.0 12~M20×35 M16×175 28 45 65 33 18 6 28
