ВРАЩАЮЩИЙСЯ ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР SRE С СИСТЕМОЙ БЕЗОПАСНОСТИ И ОБНАРУЖЕНИЯ
Нажмите на изображение для увеличения продукта
                Бренд:RightWay

Вращающийся цилиндр - это тип короткой формы, легкого веса и высокой скорости вращения.
Он может работать с индуктивным бесконтактным переключателем, легко регулировать ход и проверять, в порядке ли ход поршня цилиндра или нет.
Предохранительный обратный клапан и клапан сброса давления встроены в цилиндр.
Он может монтироваться спереди или сзади.
Сливное отверстие должно быть независимо подсоединено к масляному баку, чтобы избежать обратного давления.

Единица измерения: mm

Модель Площадь поршня
прямого действия 		Площадь поршня
возвратного действия 		Ход поршня
мм 		Макс. число
оборотов в мин. 		Макс. рабочее давление
(kgf/cm2) 		I
kg*m2 		Вес
кг
S-75RE 43 37.1 15 6000 4.0(40) 0.01 3.4
S-100RE 77.4 71.5 20 6000 4.0(40) 0.04 4.9
S-125RE 121.6 113.1 25 5500 4.0(40) 0.05 7.4
S-150RE 175.6 160.8 30 5500 4.0(40) 0.1 10.7
S-200RE 313 290.4 35 5500 4.0(40) 0.29 15.9

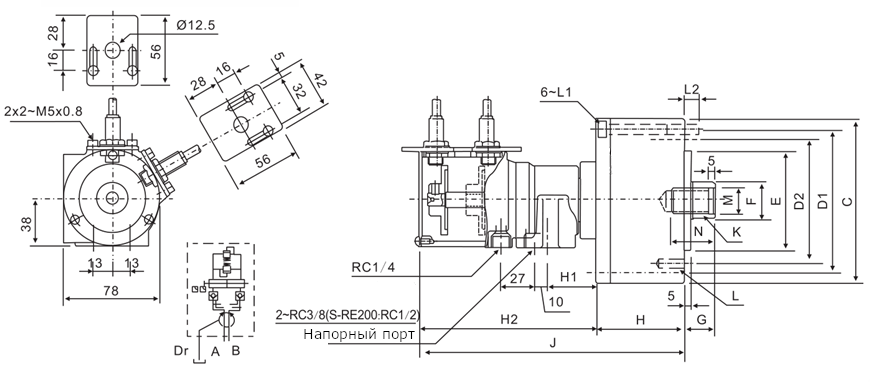

Модель
A B C D1 D2 E H7 F G Max G Min H H1 H2 J K L L1 L2 M N
S-75RE 75 15 107 90 90 65 30 45 30 57 42 137 194 M20×2.5 6~M8×16 M8×60 12 21 35
S-100RE 100 20 132 115 100 80 30 45 25 72 42 137 209 M20×2.5 6~M10×20 M8×75 12 21 35
S-125RE 125 25 160 140 130 110 35 50 25 82 41 136 218 M24×3.0 6~M12×20 M8×85 12 25 45
S-150RE 150 30 190 170 130 110 45 55 25 95 39 134 230 M30×3.5 12~M12×24 M10×100 16 31 45
S-200RE 200 35 245 220 145 120 55 70 35 115 36 132 248 M36×4.0 12~M16×30 M10×125 21 37 60
