ЧЕТЫРЁХ-КУЛАЧКОВЫЕ САМОЦЕНТРИРУЮЩИЕСЯ ПАТРОНЫ СЕРИИ SC12
РУЧНЫЕ ПАТРОНЫ
ЧЕТЫРЁХ-КУЛАЧКОВЫЕ САМОЦЕНТРИРУЮЩИЕСЯ ПАТРОНЫ СЕРИИ SC12
Нажмите на изображение для увеличения продукта
Бренд:RightWay
Используется, когда требуется высокая точность обработки.
Доступен и другой тип крепления с короткой конусностью, например A / C / D.
Стандартные принадлежности:
1 комплект наружных твердых твердых кулачков
1 комплект внутренних твердых твердых кулачков
1 гаечный ключ
1 комплект крепежных винтов.
Дополнительные аксессуары:
1 комплект жестких мастер-кулачков
1 комплект верхних мягких кулачков
1 комплект мягких кулачков из 2 частей

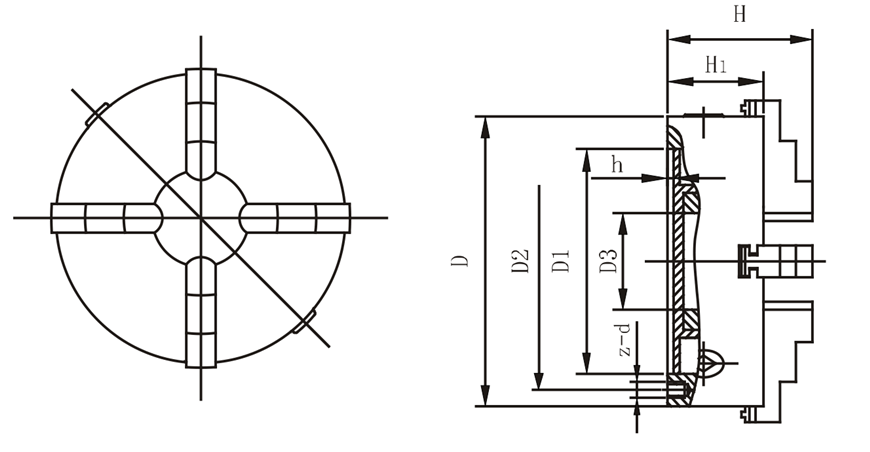

Единица измерения: мм
| Модель |
Размер патрона мм |
D1 | D2 | D3 | H | H1 | h | z-d |
Вес Kг |
|---|---|---|---|---|---|---|---|---|---|
| SC12-80 | 80 | 55 | 66 | 16 | 66.5 | 50 | 4 | 3-M6 | 2 |
| SC12-100 | 100 | 72 | 84 | 22 | 74.5 | 53.5 | 3 | 3-M8 | 3 |
| SC12-125 | 125 | 95 | 108 | 30 | 84.5 | 58 | 4 | 3-M8 | 5 |
| SC12-130 | 130 | 100 | 115 | 30 | 86.5 | 60 | 5 | 3-M8 | 5.6 |
| SC12-160 | 160 | 130 | 142 | 45 | 94 | 65 | 5 | 3-M8 | 8.8 |
| SC12-165 | 165 | 130 | 145 | 45 | 94 | 65 | 5 | 3-M8 | 9.8 |
| SC12-190 | 190 | 155 | 172 | 55 | 105 | 75 | 5 | 3-M10 | 13.8 |
| SC12-200 | 200 | 165 | 180 | 65 | 109 | 75 | 5 | 3-M10 | 15.5 |
| SC12-240 | 240 | 195 | 215 | 70 | 120 | 80 | 8 | 3-M12 | 25 |
| SC12-250 | 250 | 206 | 226 | 80 | 120 | 80 | 5 | 3-M12 | 26 |
| SC12-315 | 315 | 260 | 285 | 100 | 147.5 | 90 | 6 | 3-M16 | 50 |
| SC12-320 | 320 | 270 | 290 | 100 | 147.5 | 90 | 6 | 3-M16 | 53 |
| SC12-325 | 325 | 272 | 296 | 10 | 147.5 | 90 | 6 | 3-M16 | 66 |
| SC12-380 | 380 | 325 | 350 | 130 | 173.5 | 100 | 6 | 3-M16 | 82 |
| SC12-400 | 400 | 340 | 368 | 130 | 173.7 | 100 | 6 | 3-M16 | 85 |
| SC12-500 | 500 | 440 | 465 | 210 | 202 | 115 | 6 | 6-M16 | 119 |
| SC12-630 | 630 | 560 | 595 | 260 | 220.5 | 135 | 6 | 6-M16 | 185 |
